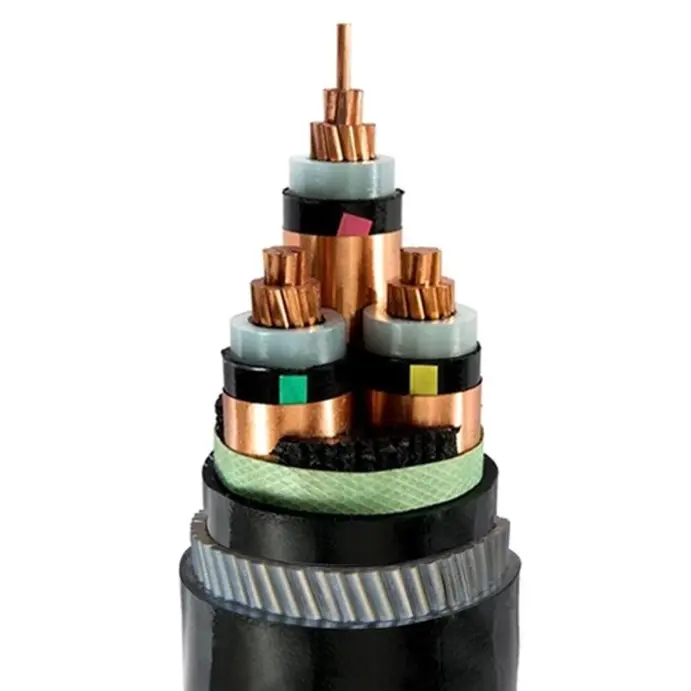

Кабель SWA MV с изоляцией из сшитого полиэтилена и оболочкой из ПВХ

Вы можете выбрать Beida Group в качестве производителя и поставщика кабеля среднего напряжения SWA с изоляцией из сшитого полиэтилена и ПВХ-оболочкой. Благодаря броне из стальной проволоки кабель обладает основными преимуществами: высокой прочностью на разрыв и хорошей устойчивостью к внешним механическим воздействиям. Они подходят для случаев, когда требуется прочность на разрыв, например, при большой высоте падения и при вертикальной установке. Эти кабели применимы для передачи электроэнергии в сетях передачи и распределения или промышленных установках.

Отправить запрос

Описание продукта

Beida Group имеет более чем 30-летний опыт предложения кабелей среднего напряжения SWA с изоляцией из сшитого полиэтилена и ПВХ-оболочкой. Мы можем быть вашим производителем и поставщиком, предлагая индивидуальные услуги.

Структура продукта

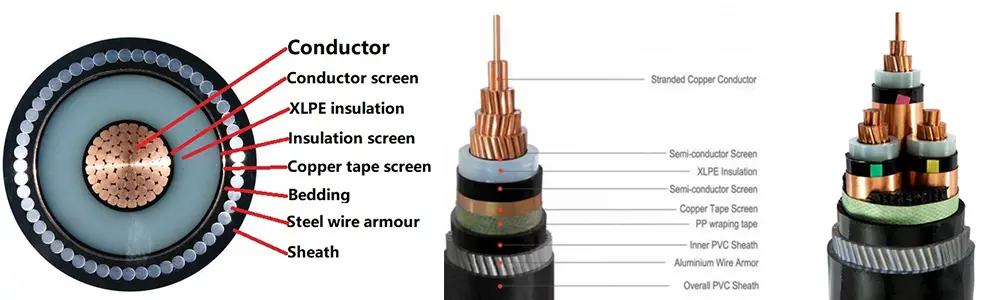

Xlpe Insulated Pvc Sheathed Swa Mv Cable

Кабель SWA MV с изоляцией из сшитого полиэтилена и оболочкой из ПВХ состоит из медного проводника T1R, изоляции из сшитого полиэтилена, оберточной ленты из ПВХ, брони из стальных проволок и оболочки из ПВХ.

Проводник: медный или алюминиевый проводник, круглый или фасонный, класс 2 по IEC 60228.

и ГБ/Т 3956-2008.

Изоляция: Изоляция из сшитого полиэтилена. Толщина изоляции, свойства материала должны соответствовать IEC 60502-2 и GB/T 12706.2, GB/T 12706.3.

Экранирование проводника: Экранирование проводника должно состоять из экструдированного полупроводникового неметаллического материала, который должен быть прочно соединен с изоляцией.

Изоляционный экран: Изоляционный экран должен состоять из комбинации неметаллического полупроводникового слоя и металлического слоя. На каждую изолированную жилу провода следует нанести непосредственный экструдированный неметаллический полупроводящий слой, который плотно прилегает к изолированной жиле провода или может быть снят. Затем металлический экранирующий слой должен быть перекрыт и обернут вокруг неметаллического полупроводящего слоя, и он должен соответствовать положениям IEC 60502-2, GB/T 12706.2 и GB/T 12706.3. Внутренние покрытия: Внутренние покрытия должны быть экструдированы. Материалы должны соответствовать рабочей температуре кабеля и быть совместимыми с изоляционным материалом.

Броня из стальной проволоки: В многожильных кабелях броня должна быть нанесена на внутреннее покрытие, соответствующее требованиям стальной проволоки. Одножильные кабели для использования в сети переменного тока. системы должны состоять из немагнитной стальной проволоки.

Внешняя оболочка: оболочка из ПВХ. Толщина оболочки, свойства материала должны соответствовать IEC 60502.2 и GB/T 12706.

Огнестойкий кабель: Должен использоваться огнестойкий материал внешней оболочки из ПВХ. Классы огнестойкости можно разделить на три категории: группы А, В и С.

Параметр производительности

Номинальное напряжение: от 3,6/6 кВ до 18/30 кВ; 26/35 кВ

Испытательное напряжение: Испытательное напряжение промышленной частоты должно составлять 3,5U0, испытание должно длиться 5 минут без каких-либо пробоев.

номинальное напряжение U0/U	максимальное напряжение Um	испытательное напряжение, кВ
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
20 декабря	24	42
18/30	36	63
26/35	42	90.5

Максимальная рабочая температура проводника: 90 ºC

Температура короткого замыкания: +250 ºC

Толщина изоляции:

номинальное напряжение U0/U	Толщина изоляции:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
20 декабря	5.5
18/30	8.0
26/35	10.5

Сравнение силовых кабелей среднего напряжения, армированных стальной проволокой (YJV32, CU/XLPE/PVC/SWA/PVC) и армированных стальной лентой (YJV22, CU/XLPE/PVC/STA/PVC)

проект	Броня из тонкой стальной проволоки	Двойная стальная ленточная броня (обмотка зазора)	основное отличие
Основные механические свойства	Выдающаяся прочность на растяжение, умеренная прочность на сжатие и хорошая гибкость.	Высокая прочность на сжатие, низкая прочность на растяжение и средние характеристики на изгиб.	Силовые кабели со стальной проволокой имеют высокую прочность на разрыв; Силовые кабели со стальной ленточной броней обладают превосходной прочностью на сжатие.
метод укладки	Вертикальный, с большой высотой падения, под водой, над головой, с большим пролетом	Прямое захоронение, трубопровод, туннель (среда с низкой степенью растяжения)
фокус защиты	Он устойчив к растяжению и ударам, обладает хорошей устойчивостью к влаге и коррозии.	Устойчив к сильному давлению, проколам острыми предметами и укусам грызунов.	YJV32 подходит для динамических нагрузок, а YJV22 — для статических.
Процесс и стоимость	Процесс изготовления брони из тонкой стальной проволоки сложен, стоимость материала высока, а общая цена еще выше.	Технология стальной ленточной брони является зрелой и относительно недорогой.	Когда бюджет ограничен и нет жестких требований, предпочтительным является YJV22.
радиус изгиба	Относительно меньше (благодаря хорошей гибкости прядей стальной проволоки)	Относительно больший размер (обертка из стальной ленты склонна к короблению)	YJV32 лучше приспосабливается к укладке в ограниченном пространстве.
