Фотоэлектрический кабель Beida, сертифицированный TUV, преодолевает внешние экологические проблемы. Используя луженую бескислородную медь высокой чистоты и специальный процесс скрутки, он обладает низким сопротивлением и превосходной пластичностью, эффективно снижая нестабильность передачи энергии и колебания тока. Изоляция и оболочка изготовлены из облученного сшитого политетрафторэтилена (ПТФЭ), соответствующего международным стандартам, таким как IEC 62930 и EN 50618. Он может выдерживать экстремальные перепады температур от -40 ℃ до 120 ℃, а также демонстрирует высокую устойчивость к высоким температурам, повреждениям, а также кислотной и щелочной коррозии. После испытаний на старение лампы ее показатель сохранения прочности на растяжение соответствует стандартам, что позволяет ей выдерживать строгий климатический мониторинг в пустынях, зонах высокого и низкого напряжения, а также прибрежных регионах.
Чтобы соответствовать требованиям к высоким механическим характеристикам, кабели имеют двухслойную изоляцию и защитную конструкцию, а некоторые модели оснащены стальной ленточной броней. Они обладают исключительной устойчивостью к давлению и ударам, что делает их пригодными для различных методов прокладки, таких как прямое захоронение, подвесная прокладка и установка в кабелепроводах, эффективно предотвращая повреждение конструкции и заражение грызунами. Вся продукция прошла испытания на огнестойкость и соответствует соответствующим стандартам безопасности. Они производят малодымное и безгалогенное сгорание, эффективно предотвращая распространение огня и обеспечивая надежный барьер безопасности для фотоэлектрических систем.
● EN 50618 (H1Z2Z2-K);
● ПВ-1Ф согласно 2PfG 1169/08.2007.

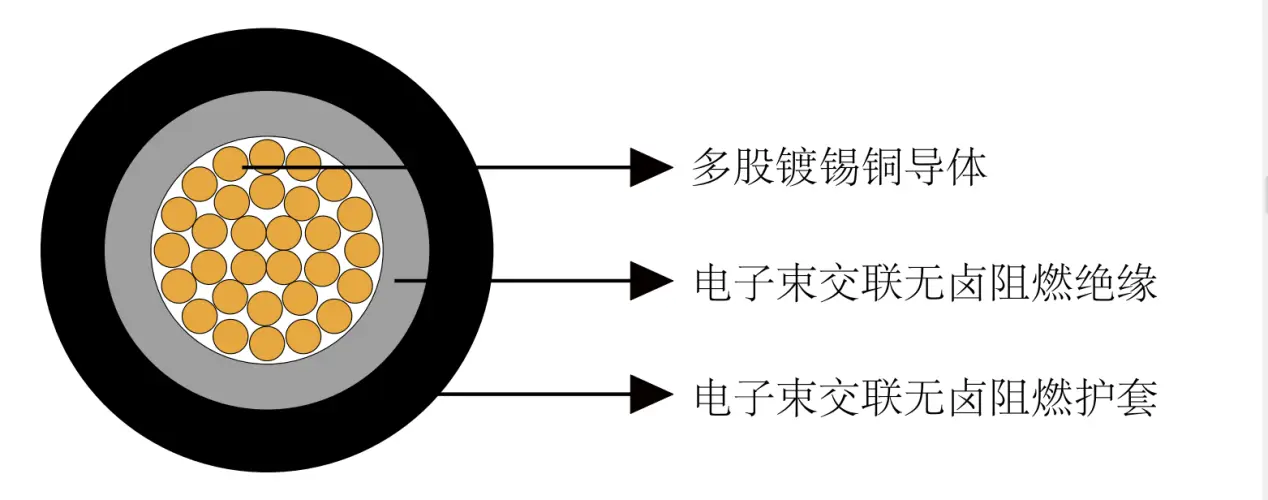

● Проводник: многожильный луженый медный проводник согласно DIN VDE 0295 и IEC 60228, класс 5.
● Изоляция: сшитый электронным лучом, безгалогенный и огнестойкий компаунд, черный.
● Оболочка: сшитая электронным лучом, LSZH и огнестойкий компаунд, черный и красный.
● Номинальное напряжение Uo/U: 1/1 кВ переменного тока; 1,5/1,5 кВ постоянного тока; Максимально допустимое напряжение постоянного тока: 1,8 кВ постоянного тока (проводник/проводник, незаземленная система, цепь не под нагрузкой.
●Температура окружающей среды: -40℃~+90℃.
●Максимальная температура на проводнике: 120 ℃ (20 000 часов) в соответствии с IEC/EN 60216-1, температура короткого замыкания: 250 ℃/5 сек.
● Испытание на термическую стойкость: согласно EN60216-2 (индекс температуры +120 ℃).
● Устойчивость к сырости и теплу: согласно EN 50618, таблица 2, при влажности 85 % (испытание согласно EN 60068-2-78).
●Минимальный радиус изгиба: 4XOD (фиксированный), 5XOD (изгибающийся).
● Прочность на разрыв и удлинение изоляции и оболочки: соответствует требованиям EN 50618 и 2PfG 1169.
● Предполагаемый срок использования: 25 лет.
● Овальность: ≤15%
● Противопожарные характеристики согласно EN50265-2-1, IEC 60332-1, низкий уровень дымообразования согласно EN 61034-2 (коэффициент пропускания света ≥60%), отсутствие галогенов согласно EN 50525-1, Приложение B.
«Низкая коррозионная активность газов согласно EN 50267-2-2, IEC 60754-2.
6.1 ПВ1-Ф (2Pfg 1169/08.2007)
|
ПВ1-Ф 2Пфг 1169/08.2007 |
||||||
|
Количество ядер X номинал Поперечное сечение |
Количество скруток |
Номинальный диаметр проводника |
Номинальная толщина изоляции |
Номинальная толщина оболочки |
Номинальный общий диаметр |
Номинальный Масса |
|
№ X мм2 |
н/мм |
мм |
мм |
мм |
мм |
кг/км |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |

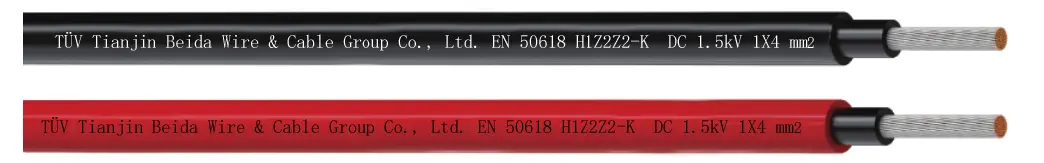

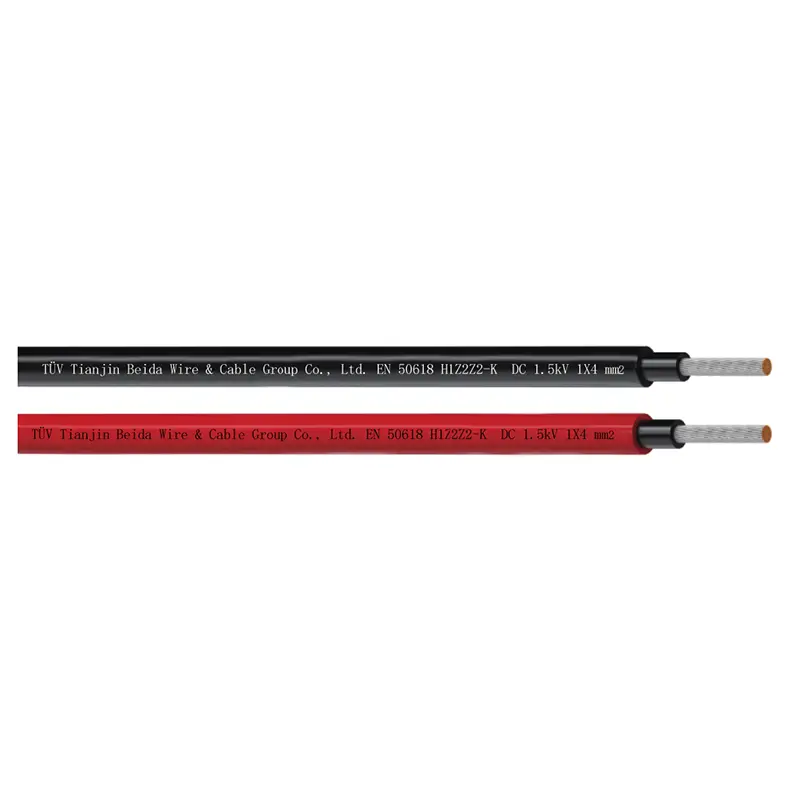

6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Количество ядер X номинал Поперечное сечение |
Количество скруток |
Номинальный диаметр проводника |
Номинальная толщина изоляции |
Номинальная толщина оболочки |
Номинальный общий диаметр |
Номинальный Масса |
|
н х мм2 |
н/мм |
мм |
мм |
мм |
мм |
кг/км |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Сопротивление проводника и допустимая нагрузка по току при 20 ℃
|
Поперечное сечение |
Максимальное сопротивление проводника при 20 ℃ |
Максимальное сопротивление изоляции при 20 ℃ |
Максимальное сопротивление изоляции при 90 ℃ |
Текущая пропускная способность |
||
|
Одиночный кабель, свободный в воздухе |
Одиночный кабель на поверхностях |
2 нагруженных кабеля, прилегающих к поверхностям |
||||
|
мм2 |
Ом/км |
МОм.км |
МОм.км |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Коэффициент преобразования температуры допустимой нагрузки по току
|
Температура окружающей среды C |
Коэффициент пересчета |
|
До 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Коэффициент уменьшения накопления согласно IEC 60364-5-52, таблица B.52-17.
