Если вы хотите получить прямые цены завода на мягкий кабель управления KVVR 450/750 В, вы можете связаться с Tianjin Beida. Мы являемся профессиональным производителем с более чем 30-летним опытом.
Промышленная автоматизация: используется в оборудовании, требующем частого изгиба и скручивания, например в роботизированных манипуляторах, станках с ЧПУ и автоматизированных производственных линиях, для передачи сигналов управления и вспомогательной энергии.
Умные здания: системы автоматизации зданий (БА), соединяющие датчики, исполнительные механизмы и шкафы управления, используемые для передачи сигналов в системах кондиционирования, освещения и безопасности.
Приборы: Прецизионная передача сигналов в лабораториях и испытательном оборудовании, обеспечивающая низкое затухание и защиту от помех, с гибкой проводкой.
Мобильное оборудование: цепи управления оборудованием, которое перемещается вместе с устройством, например сценическими системами освещения и звука, а также медицинским оборудованием (например, компьютерными томографами, операционными столами).
Прочее: Цепи управления и сигнализации в горнодобывающей промышленности, железнодорожном транспорте и морском транспорте (ZC-KVVR доступен для огнестойких применений).

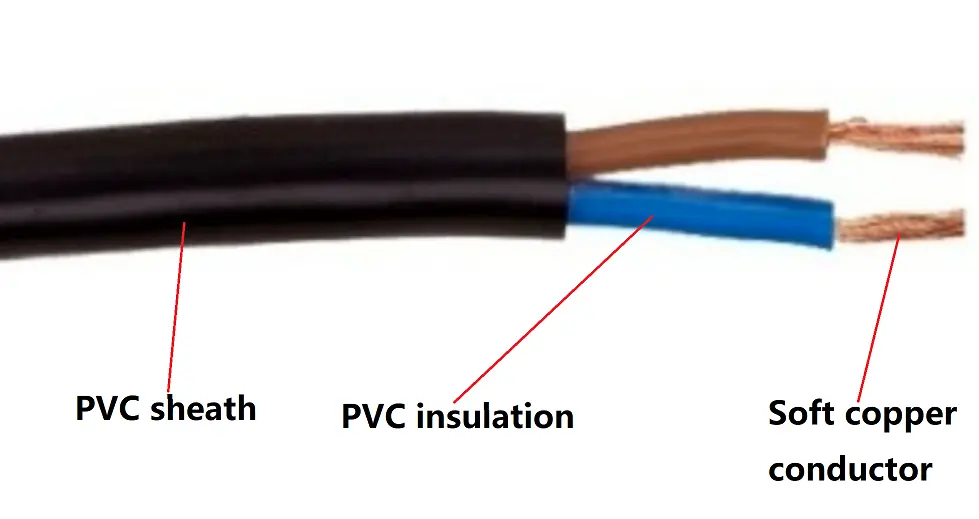

Проводник: Медный проводник, круглый или фасонный, класс 5 по GB/T 3956, IEC 60228.
Изоляция: Толщина изоляции, свойства материала должны соответствовать GB/T 9330.
Цвет ядра: 2 ядра: синий, коричневый или черный.
3 жилы: зелено-желтый, синий, коричневый или синий, черный, коричневый.
4 жилы: зелено-желтый, синий, черный, коричневый или синий, черный, коричневый, серый
5 жил: зелено-желтый, синий, черный, коричневый, серый или синий, черный, коричневый, серый, черный
Более 5 процессоров: черные жилы с белым номером
Внешняя оболочка: Толщина оболочки, свойства материала должны соответствовать GB/T 9330.
Огнестойкий кабель: Должен использоваться огнестойкий материал внешней оболочки из ПВХ. Классы огнестойкости можно разделить на три категории: группы А, В и С.
Номинальное напряжение: 450/750 В
Испытательное напряжение: Испытательное напряжение промышленной частоты должно составлять 3 кВ, тестироваться в течение 5 минут без пробоя.
Максимальная рабочая температура проводника: 70 ºC
Температура короткого замыкания: +160 ºC
Сопротивление проводника: Соответствует требованиям медных проводников класса 5 стандарта GB/T 3956-2008.
Огнестойкие характеристики: в соответствии с требованиями заказчика он может соответствовать требованиям классов A, B и C соответственно.
Методы испытаний соответствуют IEC 60332 или GB/T 18380.
|
Элемент |
КВВР (гибкий кабель управления с жилой) |
КВВ (кабель управления с жестким сердечником) |
RVV (кабель питания с гибким сердечником) |
|
Модель Значение |
К — кабель управления V - Изоляция ПВХ V – оболочка из ПВХ R – Гибкая структура |
К — кабель управления V - Изоляция ПВХ V – оболочка из ПВХ Нет R – жесткая конструкция |
R – Гибкая структура V - Изоляция ПВХ V – оболочка из ПВХ |
|
Стандарт исполнения |
ГБ/Т 9330 |
ГБ/Т 9330 |
ГБ/Т 5023 |
|
Номинальное напряжение |
450/750В |
450/750В |
300/500В |
|
Структура проводника |
Многопроволочные тонкие медные провода (гибкая жила) |
Одинарный толстый медный провод (жесткая жила) |
Многопроволочные тонкие медные провода (гибкая жила) |
|
Требования к радиусу изгиба |
Мобильная установка: внешний диаметр ≥6 раз; Фиксированная установка: ≥10-кратный внешний диаметр |
Стационарная установка: наружный диаметр ≥12 раз; Не подходит для мобильной гибки. |
Мобильная установка: внешний диаметр ≥6 раз; Фиксированная установка: ≥10-кратный внешний диаметр |
|
Максимальная долгосрочная рабочая температура |
≤70℃ |
≤70℃ |
≤70℃ |
|
Основные характеристики |
Мягкий и легко сгибаемый, маслостойкий и износостойкий, подходит для частого движения. |
Стабильная конструкция, высокая прочность на растяжение, подходит для стационарной установки. |
Мягкий и простой в подключении, высокая пропускная способность по току, используется для источника питания. |
|
Основные различия |
Кабель управления + гибкая жила, подходит для сценариев мобильного управления |
Кабель управления + жесткий сердечник, подходит для сценариев фиксированного управления. |
Силовой кабель + гибкая жила, только для источника питания, не подходит для многожильной передачи управляющего сигнала |
|
Типичные сценарии применения |
1. Оборудование промышленной автоматизации (роботы, станки с ЧПУ) 2. Мобильные цепи управления (сценическое освещение, медицинское оборудование) 3. Соединения датчиков/исполнительных устройств автоматизации зданий |
1. Внутренняя проводка электрошкафов 2. Стационарные цепи управления (шкафы управления технологическими линиями, низковольтные шахты зданий) 3. Дальние стационарные линии управления |
1. Шнуры питания бытовой техники 2. Блок питания мелкой техники (камеры наблюдения, контроля доступа) 3. Временные шнуры питания |
Детали упаковки:
Это определяется количеством и требованиями, которые вы покупаете. Можно договориться.
Порт: Порт Тяньцзинь
Доставка: по морю, по воздуху, экспресс.
