Небронированный кабель среднего напряжения с изоляцией из сшитого полиэтилена и оболочкой из ПВХ

С момента своего основания в 1989 году компания Beida Group стала эталонным производителем силовых кабелей в Китае благодаря многолетнему опыту работы в отрасли и передовым технологиям. Как компания с глубокими научно-исследовательскими возможностями и богатым отраслевым опытом, наши небронированные кабели среднего напряжения с изоляцией из сшитого полиэтилена и ПВХ оболочкой широко используются в городских электросетях, промышленных и горнодобывающих предприятиях, а также в высотных зданиях благодаря своей высокой стабильности и высокой эффективности. Благодаря строгой системе контроля качества и долгосрочному сотрудничеству с Университетом Цинхуа, Университетом Нанкай и другими авторитетными подразделениями наша продукция получила высокое признание на рынке, предоставляя клиентам безопасные и надежные решения по передаче энергии.

Отправить запрос

Описание продукта

Tianjin Beida — китайский производитель и поставщик небронированных кабелей среднего напряжения с изоляцией из сшитого полиэтилена и ПВХ-оболочкой. Эти кабели широко используются в энергосистемах. Он служит «энергетической артерией» городских электросетей, промышленных и горнодобывающих предприятий, высотных зданий и может передавать электроэнергию высокого напряжения 10,35 кВ от подстанций к различным силовым терминалам.

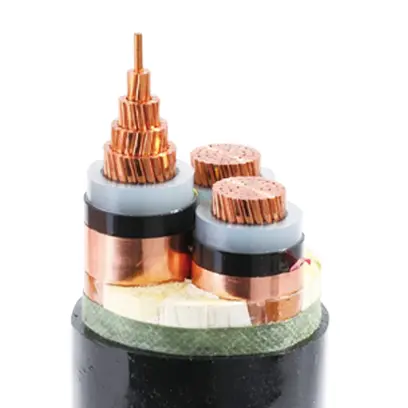

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Выбор кабелей среднего напряжения

1. Выбирайте в соответствии с уровнем напряжения. Обычно используемый уровень кабеля составляет 3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/30 кВ, 26/35 кВ.

2. Выберите в соответствии с мощностью оборудования или передаваемым током, рассчитайте ток, который оборудование должно использовать, в зависимости от мощности оборудования, а затем выберите в соответствии с таблицей токовой нагрузки кабеля. Кроме того, необходимо рассчитать падение напряжения на кабеле, используя длину кабеля, падение напряжения не может превышать 5%.

Тип кабеля	Конструктивные особенности	Сценарии применения	Табу-сцена
Бронированный кабель среднего напряжения с изоляцией из сшитого полиэтилена и ПВХ-оболочкой	Небронированный, легкий и гибкий	Крытый, туннель, кабельная траншея, прокладка труб	Не выдерживает больших механических усилий, не следует закапывать непосредственно в каменную зону.
Кабель STA MV с изоляцией из сшитого полиэтилена и оболочкой из ПВХ	стальная ленточная броня	Области с сильным сопротивлением сжатию, расположенные непосредственно под землей и подверженные механическим повреждениям.	Не подходит для вертикальной укладки с большим перепадом высоты (легко соскальзывает).

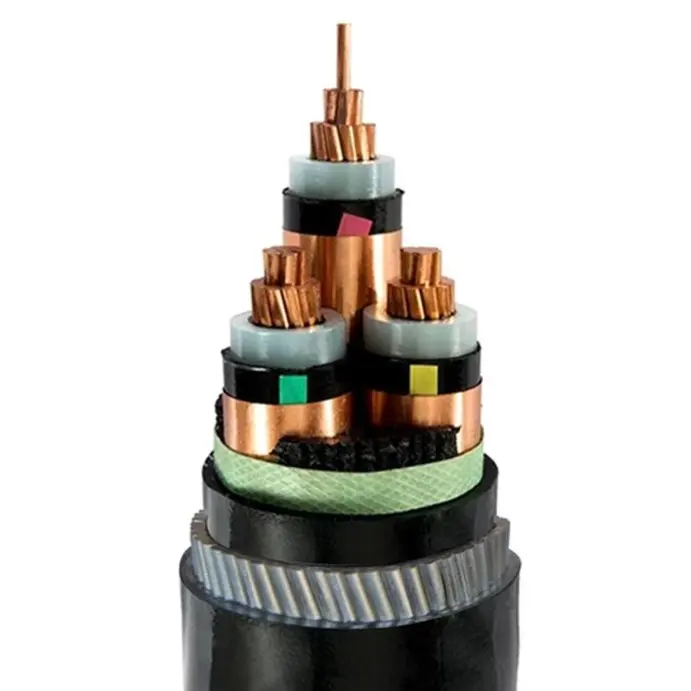

Кабель SWA MV с изоляцией из сшитого полиэтилена и оболочкой из ПВХ	Броня из тонкой стальной проволоки, высокая прочность на разрыв	Ситуации с высоким падением (например, шахты), мины, под водой.	Высокая стоимость, вообще без этой модели лежит на земле
ЛСЖ МВ КАЛЬБЕС	Без галогенов, с низким дымовыделением, огнестойкий.	Высотные здания, метро, больницы и другие места с повышенными требованиями пожарной безопасности.	-

Структура продукта

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Небронированный кабель среднего напряжения с изоляцией из сшитого полиэтилена, оболочкой из ПВХ, состоит из медного проводника T1R, изоляции из сшитого полиэтилена, оберточной ленты из ПВХ, брони из стальной ленты и оболочки из ПВХ.

Проводник: медный или алюминиевый проводник, круглый или фасонный, класс 2 по IEC 60228.

и ГБ/Т 3956-2008.

Изоляция: изоляция из сшитого полиэтилена. Толщина изоляции, свойства материала должны соответствовать IEC 60502-2 и GB/T 12706.2, GB/T 12706.3.

Экран проводника: Экран проводника должен состоять из экструдированного полупроводникового неметаллического материала, а экструдированный полупроводниковый материал должен быть тесно связан с изоляцией.

Изоляционный экран: Изоляционный экран должен состоять из неметаллического полупроводникового слоя и металлического слоя. На каждую изолированную жилу провода должна быть нанесена непосредственная экструзия неметаллического полупроводящего слоя, плотно соединенного с изолированной жилой провода или отслаиваемого. Затем металлический экранирующий слой должен перекрываться снаружи неметаллического полупроводникового слоя и соответствовать требованиям IEC 60502-2, GB/T 12706.2 и GB/T 12706.3.

Внешняя оболочка: оболочка из ПВХ. Толщина оболочки и свойства материала должны соответствовать IEC 60502.2 и GB/T 12706.

Огнестойкий кабель: Должен использоваться огнестойкий материал внешней оболочки из ПВХ. Классы огнестойкости можно разделить на три категории: группы А, В и С.

Параметр производительности

Номинальное напряжение: от 3,6/6 кВ до 18/30 кВ; 26/35 кВ

Испытательное напряжение: Испытательное напряжение промышленной частоты должно составлять 3,5U0, испытание должно проводиться в течение 5 минут без пробоя.

Номинальное напряжение U0/U	Максимальное напряжение, мм	Испытательное напряжение, КВ
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
20 декабря	24	42
18/30	36	63
26/35	42	90.5

Максимальная рабочая температура проводника: 90 ºC

Температура короткого замыкания: +250 ºC

Толщина изоляции:

Номинальное напряжение U0/U	толщина изоляции:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
20 декабря	5.5
18/30	8.0
26/35	10.5

Комплексное тестирование кабеля, гарантия качества без проблем!

При рутинных испытаниях сопротивление проводника постоянному току, напряжению переменного тока и частичному разряду строго соответствуют национальным стандартам и стандартам IEC, что обеспечивает превосходные характеристики. В ходе выборочного испытания структура проводника, размер изоляционной оболочки и тепловое удлинение соответствуют стандарту, а качество является надежным. Типовое испытание является более комплексным и охватывает механические и физические свойства изоляционной оболочки, электрические свойства, а также отдельные и комплексные испытания на огнестойкость, все в соответствии со стандартами GB/T и IEC, для обеспечения безопасности вашего кабеля!

Условия установки продукта:

Небронированный кабель среднего напряжения с изоляцией из сшитого полиэтилена и оболочкой из ПВХ. Температура окружающей среды при установке не должна быть ниже 0°.

Минимальный радиус изгиба кабеля при установке

Проект	Одножильный кабель		Многожильный кабель
Проект	Небронированный	Бронированный	Небронированный	Бронированный
Минимальный радиус изгиба кабеля при установке	20Д	15Д	15Д	12Д
Минимальный радиус изгиба кабелей вблизи соединительных коробок и концевых заделок	15Д	12Д	12Д	10Д
Примечание: D — внешний диаметр кабеля.

Купите сейчас и получите более безопасную и эффективную передачу энергии

Выбор небронированного силового кабеля с изоляцией из сшитого полиэтилена в ПВХ оболочке – это не только стремление к высокому качеству, но и гарантия длительной стабильной работы. Долговечность, низкие затраты на техническое обслуживание и высокая эффективность передачи этого кабеля могут принести предприятиям значительную экономию средств и значительно повысить общую эффективность энергосистемы. Длительное использование кабеля может значительно снизить затраты на техническое обслуживание и замену, вызванные сбоями в электроснабжении, тем самым обеспечивая более высокую окупаемость инвестиций для предприятий.
