Кабель STA MV с изоляцией из сшитого полиэтилена и оболочкой из ПВХ

В этом кабеле среднего напряжения STA с изоляцией из сшитого полиэтилена и оболочкой из ПВХ, предлагаемом профессиональным поставщиком Beida, в качестве изоляционного материала используется сшитый полиэтилен (XLPE), который обладает превосходными электрическими свойствами, термостойкостью и устойчивостью к старению. В сочетании с внешней оболочкой из поливинилхлорида (ПВХ) он дополнительно усиливает защиту от влаги, химической коррозии и физического истирания. Слой брони из стальной ленты обеспечивает кабелю высокую устойчивость к сжатию и ударам, что позволяет ему адаптироваться к различным условиям прокладки, таким как прямое захоронение, туннели и трубопроводы. Он особенно подходит для методов установки, которые не требуют дополнительной защиты кабелепровода и могут быть проложены непосредственно под землей.

Что касается уровней напряжения, продукты охватывают несколько широко используемых спецификаций, таких как 3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/30 кВ и 26/35 кВ, которые могут удовлетворить потребности различных сценариев передачи и распределения электроэнергии среднего напряжения. Конструкция кабельной конструкции является строгой, соответствует соответствующим национальным стандартам и имеет хорошую долговременную эксплуатационную стабильность и запас прочности.

Приложения:

Силовые кабели с изоляцией из сшитого полиэтилена, оболочкой из ПВХ и армированной стальной лентой в основном используются в городском энергораспределении, сельских электросетях, горнодобывающей промышленности и системах железнодорожного транспорта из-за защиты стальной лентой. Они используются для подключения такого оборудования, как подстанции, распределительные шкафы, трансформаторы и генераторы. Этот тип кабеля подходит для передачи электроэнергии в распределительных сетях или промышленных установках. Его можно закопать непосредственно под землей или установить в кабельных траншеях или кабельных лотках. Кабель может выдерживать определенное давление, но не растягивающую силу.

Структура продукта

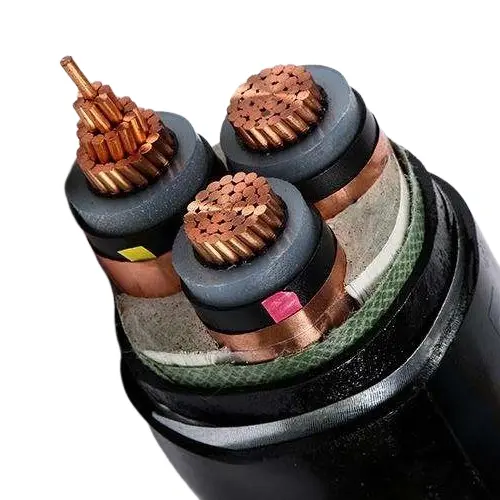

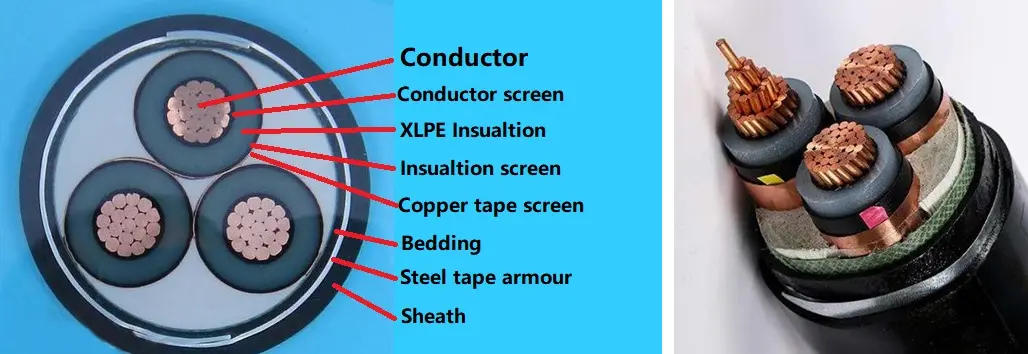

Кабель STA MV с изоляцией из сшитого полиэтилена и оболочкой из ПВХ состоит из медного проводника T1R, изоляции из сшитого полиэтилена, оберточной ленты из ПВХ, брони из стальной ленты и оболочки из ПВХ.

Проводник: медный или алюминиевый проводник, круглый или фасонный, класс 2 по IEC 60228.

и ГБ/Т 3956-2008.

Изоляция: Изоляция из сшитого полиэтилена. Толщина изоляции, свойства материала должны соответствовать IEC 60502-2 и GB/T 12706.2, GB/T 12706.3.

Экранирование проводника: Экранирование проводника должно быть изготовлено из экструдированного полупроводникового неметаллического материала, а экструдированный полупроводниковый материал должен быть плотно связан с изоляцией.

Изоляционный экран: Изоляционный экран должен состоять из комбинации неметаллического полупроводящего слоя и металлического слоя. Неметаллический полупроводящий слой, который плотно связан с изоляционным сердечником или может быть снят, следует наносить непосредственно на каждую изолируемую жилу. Затем металлический экранирующий слой должен быть обернут вокруг неметаллического полупроводникового слоя. Он должен соответствовать положениям IEC 60502-2, GB/T 12706.2 и GB/T 12706.3.

Внутренние покрытия: Внутренние покрытия должны быть экструдированы. Материалы должны соответствовать рабочей температуре кабеля и быть совместимыми с изоляционным материалом.

Броня из стальной ленты: В многожильных кабелях броня должна быть нанесена на внутреннее покрытие из двойной стальной ленты. Одножильные кабели для использования в сети переменного тока. системы должны состоять из немагнитной стальной ленты.

Внешняя оболочка: оболочка из ПВХ. Толщина оболочки, свойства материала должны соответствовать IEC 60502.2 и GB/T 12706.

Огнестойкий кабель: Должен использоваться огнестойкий материал внешней оболочки из ПВХ. Классы огнестойкости можно разделить на три категории: группы А, В и С.

Параметр производительности

Номинальное напряжение: от 3,6/6 кВ до 18/30 кВ; 26/35 кВ

Испытательное напряжение: Испытательное напряжение промышленной частоты должно составлять 3,5U0, испытание должно длиться 5 минут без пробоя.

Максимальная рабочая температура проводника: 90 ºC

Температура короткого замыкания: +250 ºC

Толщина изоляции:

Тест кабеля

Стандартные испытания кабеля включают: 1) испытание сопротивления проводника постоянному току, требующее, чтобы сопротивление постоянного тока при 20°C соответствовало требованиям GB/T 3956-2008 и IEC 60228; 2) испытание переменным напряжением, непрерывное при напряжении 3,5U0 в течение 5 минут, пробоя быть не должно; 3) Испытание на частичный разряд, проводимое в соответствии со стандартом GB/T 3048.12, при напряжении 1,73U0 не должно возникать заметного разряда, превышающего 10 пКл, а чувствительность теста должна достигать 10 пКл или выше.

Выборочные испытания в основном включают: 1) проверку структуры проводника, которая должна соответствовать требованиям GB/T 3956-2008 и IEC 60228; 2) Конструктивные размеры изоляции, внутренней обшивки, стальной ленточной брони и оболочки должны соответствовать требованиям IEC 60502.2, GB/T 12706.2-2020 и GB/T 12706.3-2020; 3) Испытание на термическое удлинение, которое должно проводиться в соответствии с GB/T 2951.21-2008 и главой 9 IEC 60811-2-1, а результаты должны соответствовать соответствующим стандартам.

Типовые испытания охватывают следующее: механические, физические и электрические свойства изоляции и оболочки должны соответствовать требованиям IEC 60502.2, GB/T 12706.2-2020 и GB/T 12706.3-2020; испытание на горение одного кабеля должно соответствовать положениям GB/T 19666-2019 и IEC 60332; комплексное испытание на огнестойкость также должно соответствовать требованиям GB/T 19666-2019 и IEC 60332.

Условия установки продукта:

Температура окружающей среды при прокладке кабеля

Для силовых кабелей с изоляцией из сшитого этилена и оболочкой из ПВХ температура окружающей среды при монтаже не должна быть ниже 0°С.

Минимальный радиус изгиба при прокладке кабеля

Упаковка и доставка

Детали упаковки:

Это определяется количеством и требованиями, которые вы покупаете. Можно договориться.

Порт: Порт Тяньцзинь

Доставка: по морю, по воздуху, экспресс.
