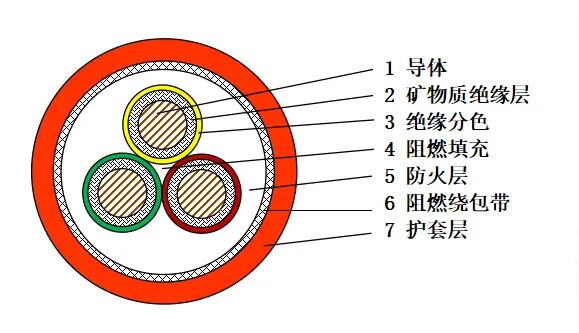

Понимание конструкции кабеля BBTRZ
The Гибкие огнестойкие кабели BBTRZимеют многоуровневую конструкцию, в которой приоритет отдается безопасности и эксплуатационной гибкости. Многожильные медные жилы в сердцевине обеспечивают превосходную электропроводность, сохраняя при этом гибкость кабеля. Вокруг проводника находится слой минеральной изоляции, обычно состоящий из оксида магния или аналогичных соединений, который действует как основной барьер против теплопередачи [ссылка: 0]. Именно этот минеральный слой позволяет кабелю продолжать функционировать даже под воздействием прямого огня.
Внешняя оболочка из малодымного, безгалогенного (LSZH) материала обеспечивает дополнительную защиту от механических повреждений и факторов окружающей среды. Эта оболочка разработана таким образом, чтобы выделять минимальное количество токсичных паров при воздействии огня, что делаетГибкие огнестойкие кабели BBTRZподходит для закрытых помещений, таких как туннели, высотные здания и подземные транспортные системы. Сочетание минеральной изоляции и оболочки LSZH позволяет создать кабель, который не только противостоит огню, но и способствует более безопасным условиям эвакуации во время чрезвычайных ситуаций.
Стандарты огнестойкости и испытаний
Одна из определяющих характеристикГибкие огнестойкие кабели BBTRZзаключается в его способности сохранять целостность схемы при экстремальных термических нагрузках. Эти кабели рассчитаны на то, чтобы выдерживать температуру до 1000°C в течение длительного периода времени, и этот показатель производительности проверен с помощью строгих протоколов испытаний [ссылка: 1]. Стандартные испытания на огнестойкость, например, указанные в IEC 60331, подвергают кабель воздействию прямого пламени при сохранении постоянной электрической нагрузки. Конструкция BBTRZ последовательно соответствует или превосходит эти требования, гарантируя, что критически важные системы останутся работоспособными во время пожара.
Помимо огнестойкости, кабель также демонстрирует отличные характеристики при испытаниях на водяное распыление и механические удары, которые имитируют реальные условия пожаротушения. Минеральная изоляция не разрушается и не плавится при нагревании, предотвращая короткие замыкания, которые часто случаются с обычными полимерными кабелями. Эта надежность делаетГибкие огнестойкие кабели BBTRZнадежное решение для аварийного освещения, пожарных насосов и систем эвакуации в крупномасштабных инфраструктурных проектах.
Ключевые показатели эффективности
- Выносливость к температуре пламени— до 1000°С в течение 180 минут
- Целостность цепи— сохраняет напряжение в условиях пожара
- Выбросы дыма— низкая токсичность, минимальное затемнение
- Водонепроницаемость— работоспособен после активации спринклера
Преимущества гибкости при плотных установках
Традиционные кабели с минеральной изоляцией, хотя и огнестойкие, часто являются жесткими, и их трудно прокладывать в ограниченном пространстве.Гибкие огнестойкие кабели BBTRZУстраните это ограничение с помощью тщательно разработанного процесса скрутки, который сохраняет гибкость без ущерба для защитного минерального слоя. Такая гибкость позволяет установщикам с минимальными усилиями обходить препятствия, проходить через узкие трубопроводы и внутри шкафов с оборудованием. Минимальный радиус изгиба кабеля значительно меньше, чем у обычных кабелей с минеральной изоляцией, что снижает необходимость в дополнительных распределительных коробках или переходных фитингах.
Такая гибкость установки напрямую приводит к сокращению сроков реализации проекта и уменьшению отходов материалов. В проектах модернизации, где существующие пути часто ограничены, кабель BBTRZ можно протянуть через существующие кабелепроводы без риска повреждения изоляции. Внешняя оболочка также устойчива к истиранию, обеспечивая дополнительную защиту во время операций по вытягиванию. Полевые отчеты показывают, что время установки может быть сокращено до 30% по сравнению с жесткими кабелями MI, что делает серию BBTRZ практичным выбором как для новых зданий, так и для ремонтных работ.
Сравнительный анализ с другими огнестойкими кабелями
Чтобы полностью оценить ценностное предложениеГибкие огнестойкие кабели BBTRZ, полезно сравнить его характеристики с другими распространенными типами огнестойких кабелей. В таблице ниже приведены ключевые различия по нескольким критериям производительности и установки.
| Особенность | ББТРЗ Гибкий | Стандартный кабель MI | Огнестойкий ПВХ |
|---|---|---|---|
| Максимальная рабочая температура | 1000°С | 1000°С | 250°С |
| Гибкость (радиус изгиба) | 6× диаметр кабеля | 12 × диаметр кабеля | 8× диаметр кабеля |
| Выбросы дыма | Низкий (LSZH) | Ноль (минерал) | Высокий (галоген) |
| Сложность установки | Низкий | Высокий | Середина |
| Типичные применения | Высотки, туннели, дата-центры | Промышленная, атомная | Общее здание |
В таблице показано, что, хотя стандартные кабели с минеральной изоляцией обладают аналогичной температурной стойкостью, вариант BBTRZ обеспечивает превосходную гибкость и меньшую сложность установки. С другой стороны, огнестойкие кабели из ПВХ ограничены из-за более низкой устойчивости к температурам и более высокого уровня дымообразования. Для проектов, где пожарная безопасность и эффективность установки являются приоритетными, серия BBTRZ предлагает сбалансированное решение, отвечающее самым взыскательным требованиям.
Рекомендации по установке и обращению
Правильная установка необходима для полной реализации преимуществГибкие огнестойкие кабели BBTRZ. Следующие рекомендации рекомендованы отраслевыми экспертами для обеспечения оптимальной производительности и долговечности.
- Подготовка кабеля— Аккуратно снимите внешнюю оболочку, чтобы не повредить минеральную изоляцию. Используйте специальные инструменты для зачистки кабелей, предназначенные для кабелей с минеральной изоляцией.
- Радиус изгиба— Соблюдайте минимальный радиус изгиба, равный 6 диаметрам кабеля. Избегайте резких изгибов, которые могут повредить изоляционный слой.
- Прекращение действия— Используйте утвержденные комплекты заделки, обеспечивающие гидроизоляцию и разгрузку от натяжения. Правильная заделка имеет решающее значение для предотвращения проникновения влаги, которая со временем может привести к ухудшению минеральной изоляции.
- Расстояние между опорами— Закрепите кабель с интервалом, рекомендованным производителем, обычно через каждые 1,5–2 метра, чтобы предотвратить провисание и механическое воздействие.
- Тестирование— После установки выполните испытания на сопротивление изоляции и целостность, чтобы проверить целостность кабельной системы. Документируйте все результаты испытаний для дальнейшего использования.
Соблюдение этих правил гарантирует полное сохранение огнестойких свойств кабеля на протяжении всего срока его службы.Гибкие огнестойкие кабели BBTRZрассчитаны на долговечность, но, как и все прецизионные изделия, к ним необходимо бережное обращение во время установки.
