Как профессиональный производитель, в силовом кабеле Beida BS 6346 используются усовершенствованные материалы изоляции и оболочки из ПВХ, а также конструкция брони из стальной проволоки, которая может эффективно противостоять внешнему напряжению и давлению, обеспечивая долгосрочную стабильную работу кабеля. Силовые кабели BS 6346 обеспечивают высокий уровень безопасности и стабильности, независимо от того, проложены ли они внутри зданий или проложены непосредственно под землей. Его медный проводник, подушка из ПВХ и конструкция брони из стальной проволоки позволяют кабелю выдерживать физическое давление в сложных условиях, обеспечивать нормальную работу энергосистем и решать проблему, заключающуюся в том, что традиционные силовые кабели легко повреждаются в суровых условиях.

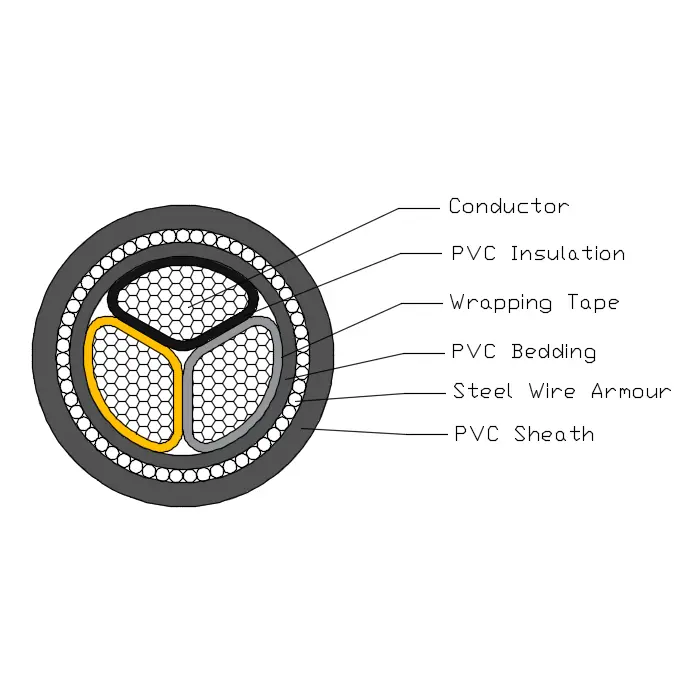

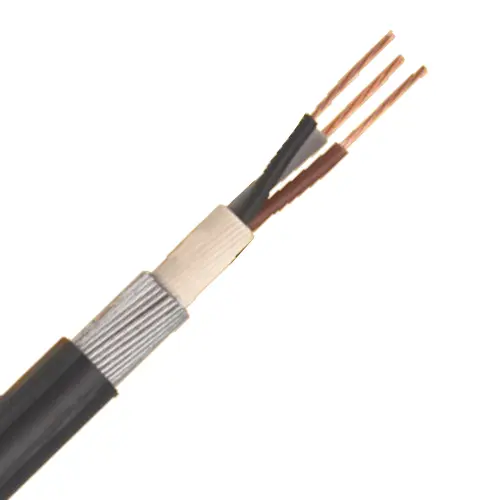

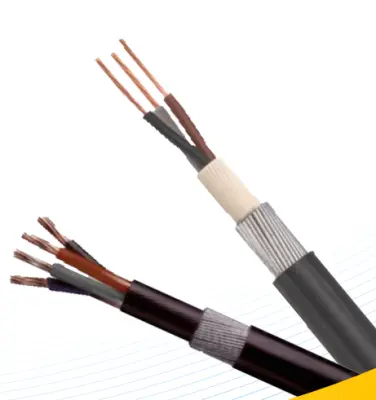

Силовой кабель BS 6346 состоит из медного проводника T1R, изоляции из ПВХ, подкладки из ПВХ, стальной брони и оболочки из ПВХ.
Проводник: сплошной медный или алюминиевый проводник круглой или фасонной формы, класс 2 в соответствии с BS EN 60228.
Изоляция: ПВХ типа GP8 согласно BS 7655-1.3.
Цвет ядра: 1 ядро: коричневый или синий.
2 ядра: бордовый, синий
3 ядра: коричневый, черный, серый
4 ядра: синий, коричневый, черный, серый
5 ядер: зеленый/желтый, синий, коричневый, черный, серый
Более 5 процессоров: белые жилы с черным номером
Подкладка: Подкладка должна быть изготовлена из экструдированного полимерного материала LSOH, соответствующего рабочей температуре кабеля.
Броня из стальной проволоки: Одножильный кабель: броня из алюминиевой проволоки.
Многожильный кабель: броня из стальной проволоки
Внешняя оболочка: оболочка должна быть изготовлена из экструдированного ПВХ типа TM1, указанного в BS 7655.
Номинальное напряжение: 600/1000 кВ
Испытательное напряжение: 3,5 кВ в течение 5 минут, поломок не произошло.
Рабочая температура: от 0°С до +60°С.
Температура короткого замыкания: +160 ºC
Минимальный радиус изгиба: 12* наружный диаметр;
Огнезащитный состав: BS EN 60332-1-2.

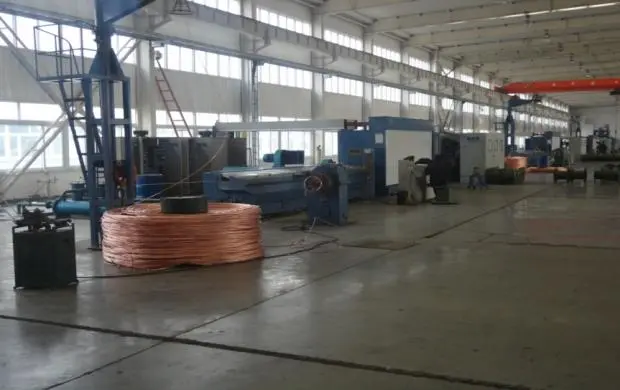

чертежная машина

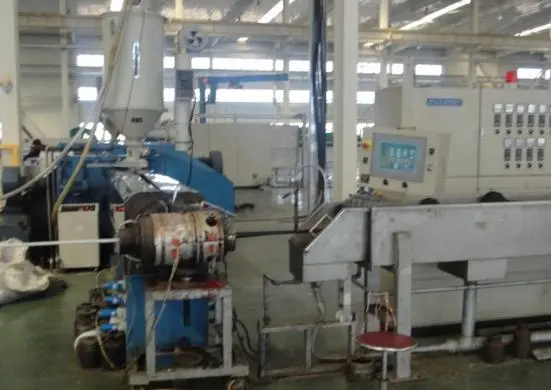

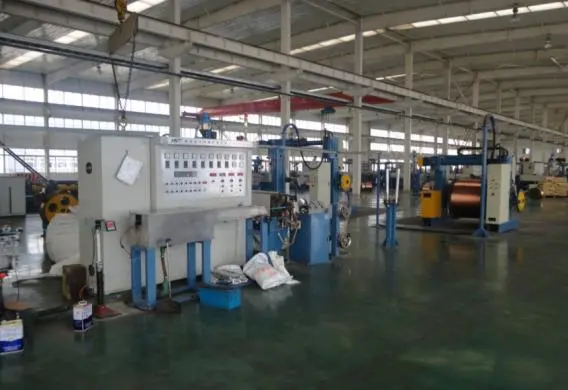

изоляционный экструдер

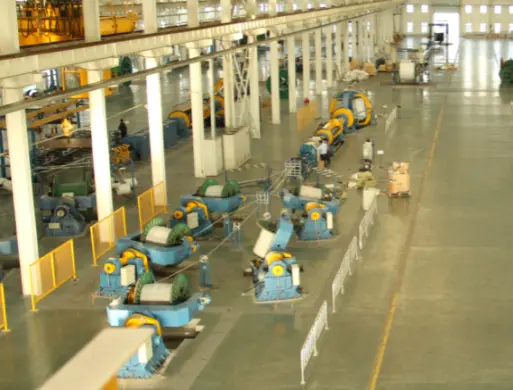

кабельообразователь
экструдер оболочки

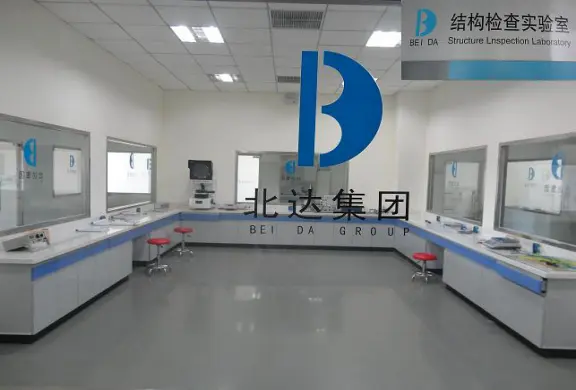

лаборатория структурных и электрических характеристик

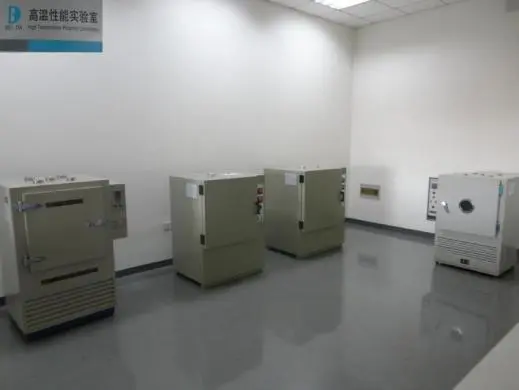

камера термического старения
Допустимая токовая нагрузка в амперах (А)
|
Номинальное напряжение 0,6/1 кВ Силовой кабель с изоляцией из ПВХ, допустимая нагрузка по току в амперах (А) Температура окружающей среды: на воздухе: 40 ℃, в земле: 25 ℃ Температура проводника: 70 ℃ Коэффициент термического сопротивления почвы: 1,0 к·м/Вт |
|||||||||
|
Номинальное напряжение 0,6/1 кВ Силовой кабель с изоляцией из ПВХ, допустимая нагрузка по току в амперах (А) Температура окружающей среды: на воздухе: 40 ℃, в земле: 25 ℃ Температура проводника: 70 ℃ Коэффициент термического сопротивления почвы: 1,0 к·м/Вт |
|||||||||
|
Тип |
КУ/ПВХ/ПВХ, АЛ/ПВХ/ПВХ, КУ/ПВХ/ПВХ/СТА/ПВХ, АЛ/ПВХ/ПВХ/СТА/ПВХ, КУ/ПВХ/ПВХ/АВА/ПВХ, АЛ/ПВХ/ПВХ/АВА/ПВХ |
|
КУ/ПВХ/ПВХ, АЛ/ПВХ/ПВХ, КУ/ПВХ/ПВХ/СТА/ПВХ, АЛ/ПВХ/ПВХ/СТА/ПВХ, КУ/ПВХ/ПВХ/СВА/ПВХ, АЛ/ПВХ/ПВХ/СВА/ПВХ |
||||||
|
Количество ядер |
Одноядерный |
|
Многоядерные |
||||||
|
Площадь поперечного сечения, мм2 |
В воздухе |
В земле |
|
В воздухе |
В земле |
||||
|
Cu |
Ал |
Cu |
Ал |
|
Cu |
Ал |
Cu |
Ал |
|
|
1.5 |
24 |
— |
29 |
— |
|
15 |
— |
19 |
— |
|
2.5 |
31 |
24 |
38 |
30 |
|
19 |
13 |
27 |
19 |
|
4 |
41 |
32 |
49 |
39 |
|
25 |
19 |
36 |
27 |
|
6 |
52 |
42 |
61 |
50 |
|
33 |
26 |
47 |
35 |
|
10 |
72 |
55 |
83 |
64 |
|
41 |
34 |
58 |
46 |
|
16 |
95 |
73 |
105 |
83 |
|
57 |
44 |
78 |
58 |
|
25 |
120 |
96 |
135 |
105 |
|
76 |
59 |
100 |
76 |
|
35 |
150 |
115 |
160 |
125 |
|
98 |
76 |
130 |
98 |
|
50 |
180 |
140 |
195 |
150 |
|
115 |
90 |
155 |
115 |
|
70 |
230 |
175 |
240 |
185 |
|
145 |
110 |
185 |
145 |
|
95 |
280 |
215 |
285 |
220 |
|
180 |
140 |
225 |
170 |
|
120 |
325 |
250 |
325 |
250 |
|
225 |
175 |
270 |
205 |
|
150 |
375 |
290 |
365 |
285 |
|
260 |
200 |
310 |
235 |
|
185 |
430 |
335 |
415 |
320 |
|
300 |
230 |
350 |
265 |
|
240 |
510 |
395 |
480 |
375 |
|
345 |
270 |
395 |
300 |
|
300 |
585 |
455 |
545 |
425 |
|
390 |
305 |
445 |
350 |
|
400 |
690 |
540 |
625 |
490 |
|
— |
— |
— |
— |
|
500 |
800 |
630 |
710 |
560 |
|
— |
— |
— |
— |
|
630 |
920 |
740 |
810 |
645 |
|
— |
— |
— |
— |
|
Примечание: Броня одножильных кабелей изготавливается из немагнитных материалов. |
|||||||||
Детали упаковки:
Это определяется количеством и требованиями, которые вы покупаете. Можно договориться.
Порт: Порт Тяньцзинь
Доставка: по морю, по воздуху, экспресс.
ГБ/Т 5023.5-2008
