Кабель питания BS 5467

Купите силовой кабель BS 5467 на заводе Tianjin Beida, мы можем предложить прямые цены с завода. Этот тип кабеля соответствует британским стандартам и может использоваться для линий электропитания и управления. Он защищен броней из стальной проволоки и может выдерживать определенные растягивающие и сжимающие усилия. Его можно использовать внутри зданий или закапывать прямо под землей.

Отправить запрос

Описание продукта

Этот стандартный силовой кабель BS 5467 хорошо спроектирован и полностью функционален, подходит как для линий электропитания, так и для линий управления, обеспечивая стабильное и надежное решение для передачи энергии для различных промышленных и гражданских применений. Его уникальная броня из стальной проволоки является главной достопримечательностью. Такая конструкция не только повышает механическую прочность кабеля, позволяя ему выдерживать растягивающие и сжимающие усилия и эффективно противостоять внешним физическим повреждениям, но также значительно повышает его прочность и срок службы, сохраняя стабильную работу даже в суровых условиях.

Силовой кабель BS 5467 компании Tianjin Beida также может похвастаться превосходной адаптируемостью к окружающей среде. Будь то внутренняя проводка в высотных зданиях или сложные подземные проекты, этот кабель с легкостью справится со всем этим. Внутри зданий он легко интегрируется в различные стили декора, предлагая как эстетику, так и практичность; в то время как при захоронении под землей его превосходная устойчивость к коррозии и воде гарантирует, что кабель останется невосприимчивым к факторам окружающей среды во время длительного захоронения, обеспечивая непрерывную и стабильную передачу энергии.

Структура продукта

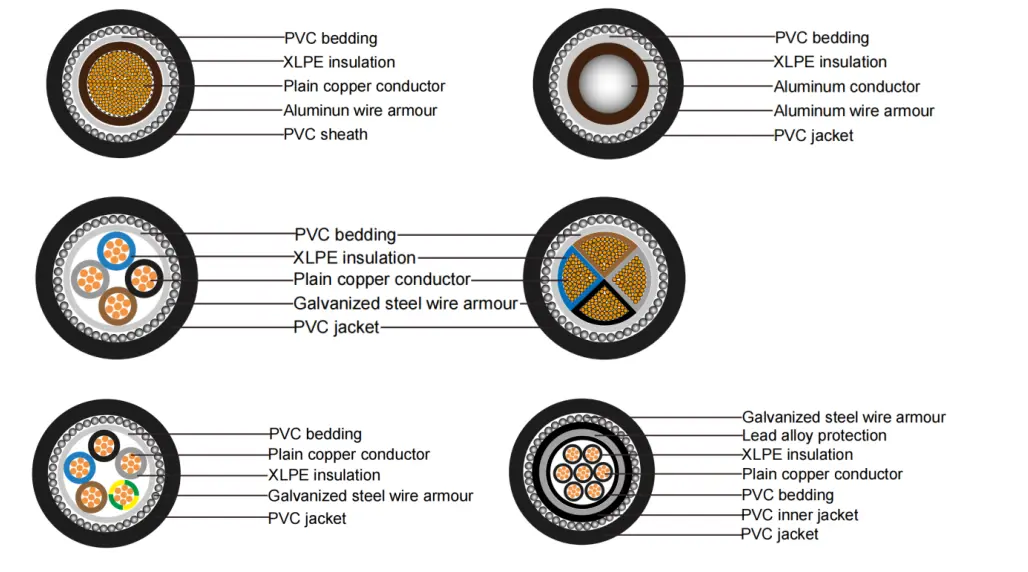

Bs 5467 Power Cable

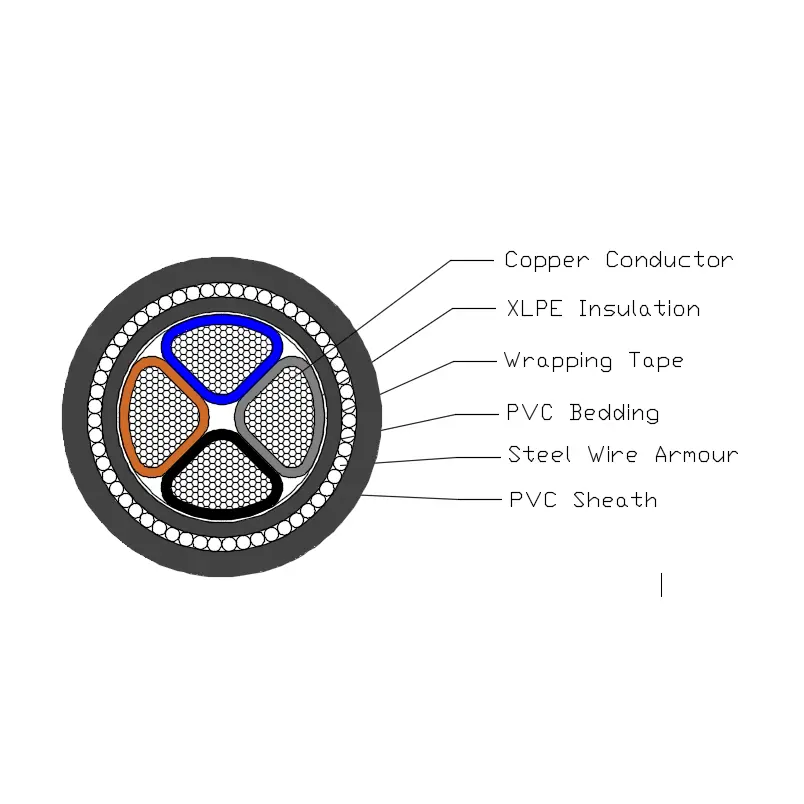

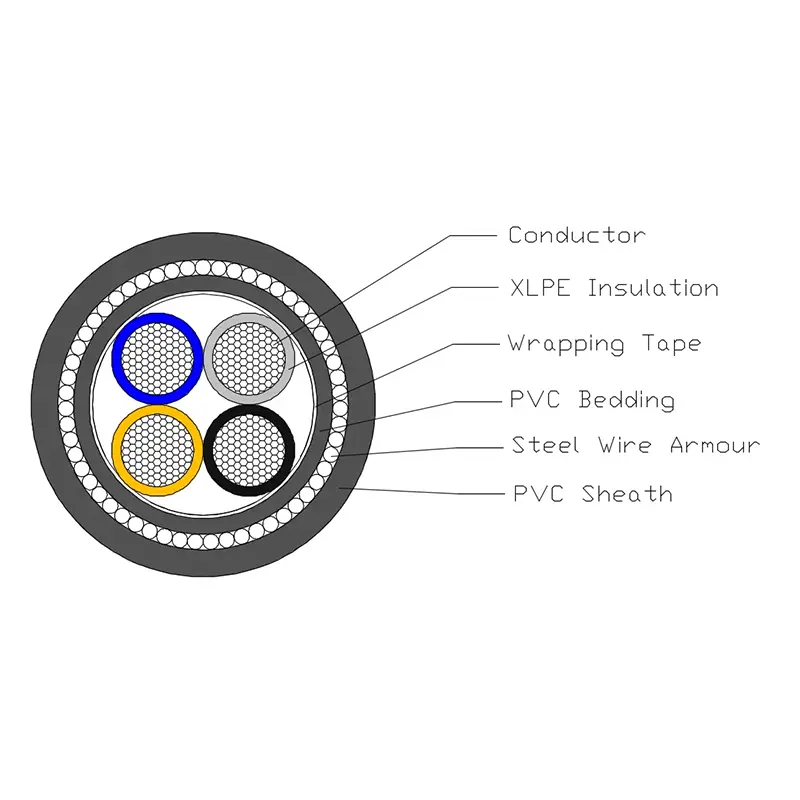

Силовой кабель SWA с изоляцией из сшитого полиэтилена и оболочкой из ПВХ состоит из медного проводника T1R, изоляции из сшитого полиэтилена, подкладки из ПВХ, стальной брони и оболочки из ПВХ.

Проводник: сплошной медный или алюминиевый проводник круглой или фасонной формы, класс 2 в соответствии с BS EN 60228.

Изоляция: Сшитый полиэтилен типа GP8 согласно BS 7655-1.3.

Цвет ядра: 1 ядро: коричневый или синий.

2 ядра: бордовый, синий

3 ядра: коричневый, черный, серый

4 ядра: синий, коричневый, черный, серый

5 ядер: зеленый/желтый, синий, коричневый, черный, серый

Более 5 процессоров: белые жилы с черным номером

Подкладка: Подкладка должна быть изготовлена из экструдированного полимерного материала, соответствующего рабочей температуре кабеля.

Броня из стальной проволоки: Одножильный кабель: броня из алюминиевой проволоки.

Многожильный кабель: броня из стальной проволоки

Внешняя оболочка: оболочка должна быть изготовлена из экструдированного ПВХ-материала типа 9, указанного в BS 7655-4.2.

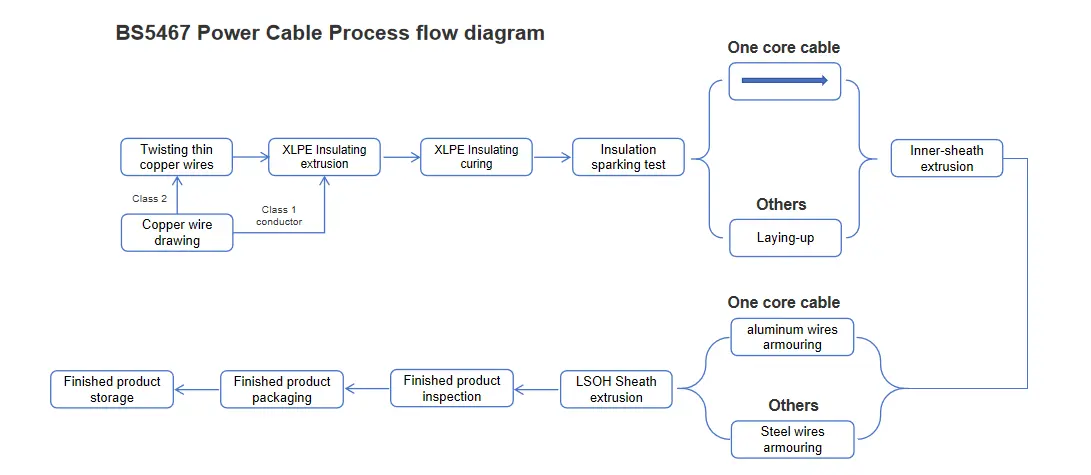

Схема процесса

Bs 5467 Power Cable

Параметр производительности

Силовой кабель BS 5467 обладает четко определенными электрическими и физическими параметрами. Его номинальное напряжение установлено на двух уровнях: 600 кВ и 1000 кВ, что соответствует требованиям к напряжению в различных сценариях. В ходе испытаний на электробезопасность изделие выдержало испытательное напряжение 3,5 кВ в течение 5 минут без каких-либо пробоев, полностью продемонстрировав надежность своих электроизоляционных характеристик. Что касается температурной адаптации, этот продукт имеет широкий диапазон рабочих температур и может стабильно работать в условиях окружающей среды от 0 ℃ до + 90 ℃. Между тем, его температура короткого замыкания может достигать + 250 ℃, демонстрируя отличную устойчивость к высоким температурам. Кроме того, этот продукт обладает исключительной гибкостью: минимальный радиус изгиба в 12 раз превышает его внешний диаметр, что облегчает установку и подключение проводов в различных сложных условиях. С точки зрения огнестойкости этот продукт соответствует стандарту огнестойкости BS EN 60332-1-2, что эффективно снижает риск возгорания.

Тест кабеля

Регулярные испытания кабелей

Испытание сопротивления проводника постоянному току: Проведите испытание сопротивления проводника постоянному току при 20°C. Измеренное значение сопротивления проводника постоянному току должно строго соответствовать соответствующим требованиям раздела 2 стандарта BS EN 60228.

Проверка напряжения электрического кабеля: подайте на кабель напряжение 3500 В на 5 минут. Во время этого процесса кабель не должен быть поврежден.

Выборочные тесты

Проверка структуры проводника: Структура проводника должна полностью соответствовать техническим требованиям, указанным в BS EN 60228.

Проверка размеров: Размеры изоляции кабеля, внутренней оболочки, проволочной брони и оболочки должны соответствовать конкретным требованиям, указанным в таблице 3 стандарта BS 5467.

Испытание на горение одного кабеля: Результаты испытания на горение одного кабеля должны соответствовать требованиям BS EN 60332-1-2.

Типовое тестирование

Характеристики изоляции: Характеристики изоляции кабеля должны соответствовать требованиям, указанным в BS 7655-1-3.

Характеристики внутреннего вкладыша: Характеристики внутреннего вкладыша должны соответствовать соответствующим требованиям пункта 9.2 стандарта BS 5467.

Характеристики оболочки: Характеристики оболочки должны соответствовать требованиям, указанным в BS 7655-4-2.

Тестирование на совместимость: Результаты теста на совместимость должны соответствовать требованиям Приложения C стандарта BS 5467.

Испытание на усадку изоляции: Испытание на усадку изоляции должно соответствовать требованиям пункта 18.3 стандарта BS 5467, а метод испытания должен выполняться в соответствии с BS EN 60811-502.

Испытание на усадку оболочки: Испытание на усадку оболочки должно соответствовать требованиям пункта 18.6 стандарта BS 5467.

Испытание на сопротивление разрыву оболочки: Испытание оболочки на разрыв должно соответствовать требованиям Приложения D стандарта BS 5467.

Размер структуры

Максимальное сопротивление проводника и брони
для одножильного кабеля при 20 ℃
Тип	Максимальное сопротивление при 20 ℃
Номинальное сечение проводника	Дирижер		Броня из алюминиевой проволоки
Номинальное сечение проводника	Медь	Алюминий	Кабели с многопроволочной медной жилой	Кабели с многопроволочной алюминиевой жилой
мм²	Ом／км	Ом／км	Ом／км	Ом／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимальное сопротивление проводника и брони
для кабеля от 2 до 5 жил при 20 ℃
Тип	Максимальное сопротивление при 20 ℃
Номинальное сечение проводника	Дирижер		Броня из стальной проволоки
	Медь	Алюминий	Кабели с многопроволочной медной жилой
	Медь	Алюминий	2 ядра	3 ядра	4 ядра	5 ядер
мм²	Ом／км	Ом／км	Ом／км	Ом／км	Ом／км	Ом／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Допустимая токовая нагрузка в амперах (А)

Номинальное напряжение 0,6/1 кВ Силовой кабель с изоляцией из сшитого полиэтилена
допустимая нагрузка по току в амперах (А)
Температура окружающей среды: воздух: 40 ℃, земля: 25 ℃.
Температура проводника: 90 ℃
Коэффициент термического сопротивления почвы: 1,0 к·м/Вт.
Тип	КУ/СПЭ/ПВХ, АЛ/СПЭ/ПВХ, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				КУ/СПЭ/ПВХ, АЛ/СПЭ/ПВХ, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Количество ядер	Одноядерный				Многоядерные
Площадь поперечного сечения, мм²	В воздухе		В земле		В воздухе		В земле
Площадь поперечного сечения, мм²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Примечание: Броня одножильных кабелей изготавливается из немагнитных материалов.
