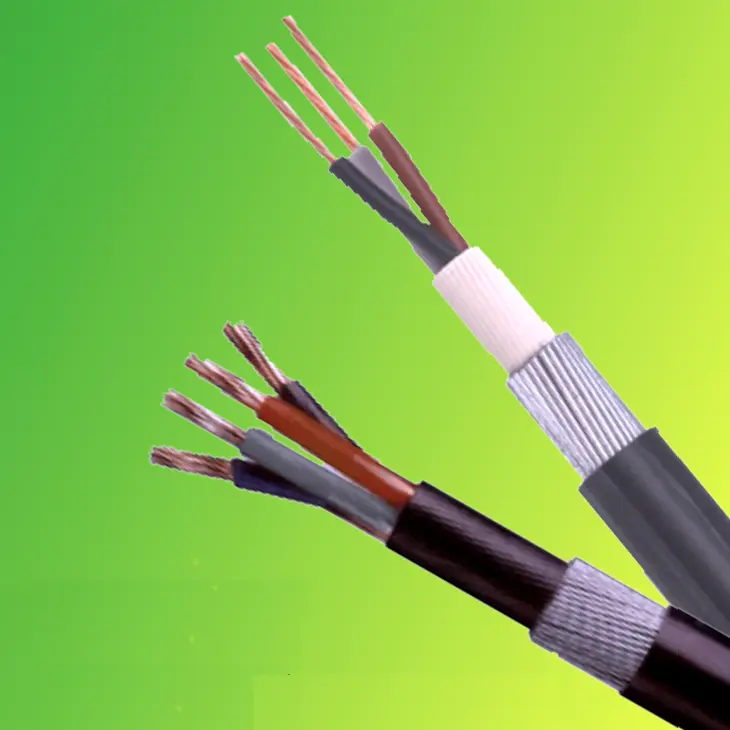

Силовой кабель BS 6724

Чтобы получить прямые цены завода на силовой кабель BS 6724, вы можете выбрать Beida в качестве поставщика. Этот тип кабеля соответствует британским стандартам и может использоваться для линий электропитания и управления. Кабель защищен безгалогенной малодымной оболочкой. В случае пожара этот кабель выделяет очень мало дыма, и дым нетоксичен. Он подходит для использования в густонаселенных районах и может быть установлен внутри зданий или закопан непосредственно под землей.

Отправить запрос

Описание продукта

Beida — профессиональный поставщик кабелей и проводов в Китае. Что касается структуры продукта, наш силовой кабель BS 6724 использует изоляцию из сшитого полиэтилена (XLPE) и безгалогенную полиолефиновую оболочку с низким уровнем дыма в сочетании с броневым слоем из оцинкованной стальной проволоки, образуя многослойную защитную систему. Безгалогенная оболочка с низким дымовыделением имеет значительные преимущества в плане безопасности; при воздействии огня он не только выделяет чрезвычайно мало дыма, уменьшая влияние дыма на передачу окружающего света и обеспечивая видимость эвакуации, но также производит нетоксичный и неагрессивный дым, предотвращая вторичные травмы и полностью удовлетворяя потребности безопасности в густонаселенных районах.

Доступны кабели различных спецификаций: от одножильных до 48-жильных. Проводники изготовлены из высококачественной отожженной меди, обеспечивающей отличную проводимость. Изоляционный слой обладает высокой прочностью изоляции и прошел испытания на выдерживание напряжения для обеспечения безопасной эксплуатации. Будь то передача электроэнергии на промышленных предприятиях, проводка в высотных зданиях или распределение электроэнергии в подземных трубопроводах, силовые кабели Tianjin Beida BS 5467 обеспечивают надежные решения, создавая надежный барьер безопасности для передачи энергии профессионального качества.

Структура продукта

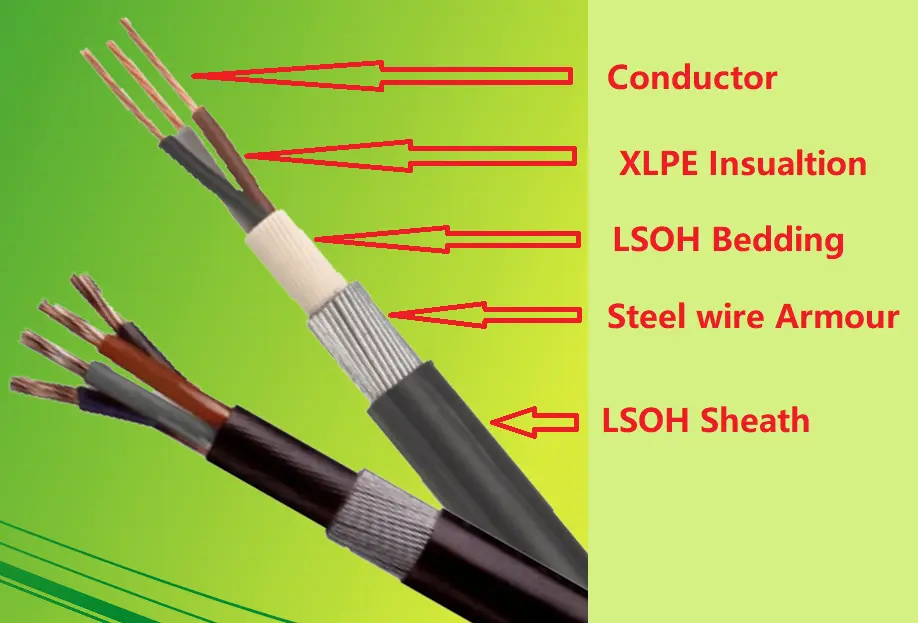

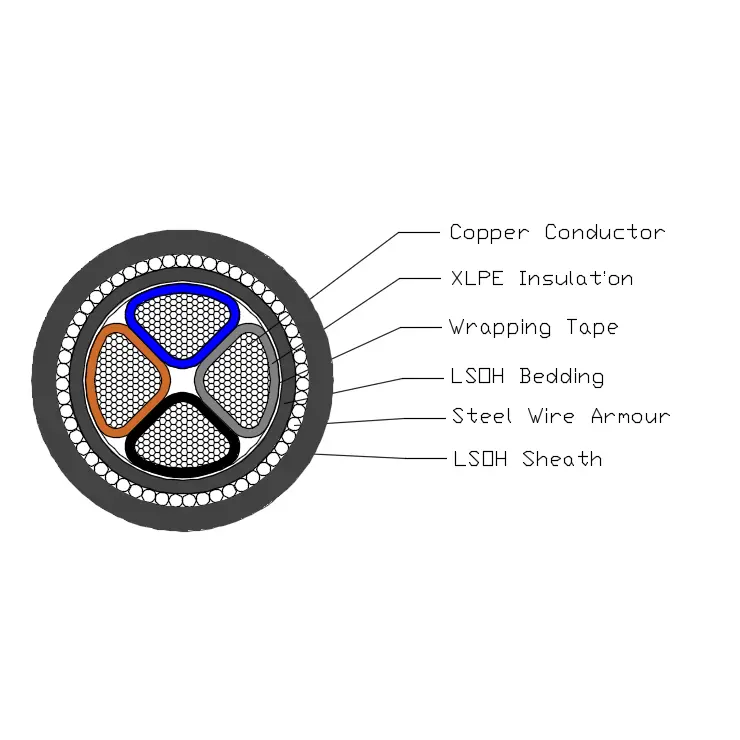

Силовой кабель BS 6724 состоит из медного проводника T1R, изоляции из сшитого полиэтилена, подкладки из ПВХ, стальной брони и оболочки LSOH.

Проводник: сплошной медный или алюминиевый проводник круглой или фасонной формы, класс 2 в соответствии с BS EN 60228.

Изоляция: Сшитый полиэтилен типа GP8 согласно BS 7655-1.3.

Цвет ядра: 1 ядро: коричневый или синий.

2 ядра: бордовый, синий

3 ядра: коричневый, черный, серый

4 ядра: синий, коричневый, черный, серый

5 ядер: зеленый/желтый, синий, коричневый, черный, серый

Более 5 процессоров: белые жилы с черным номером

Подкладка: Подкладка должна быть изготовлена из экструдированного полимерного материала LSOH, соответствующего рабочей температуре кабеля.

Броня из стальной проволоки: Одножильный кабель: броня из алюминиевой проволоки.

Многожильный кабель: броня из стальной проволоки

Внешняя оболочка: Оболочка должна быть изготовлена из экструдированного материала LSOH, указанного в BS 7655-6.1.

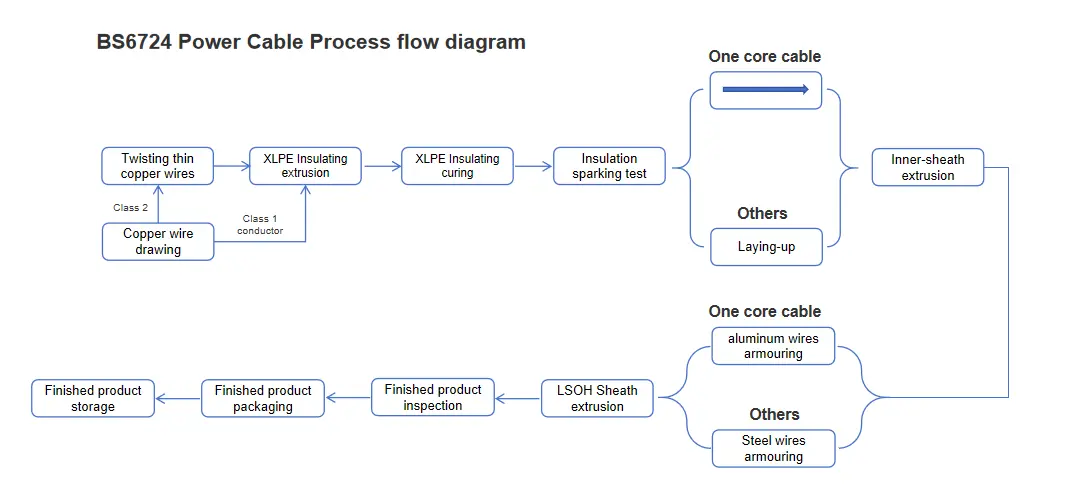

Схема процесса

Параметр производительности

Силовой кабель BS 6724 имеет номинальное напряжение 600/1000 кВ, что позволяет легко снизить требования к эксплуатации транспортных средств при высоком напряжении. Он выдержал строгие 5-минутные стресс-тесты напряжением 3,5 кВ без каких-либо пробоев, продемонстрировав стабильные и надежные изоляционные характеристики.

Изделие имеет широкий диапазон рабочих температур: от 0℃ до +90℃. Даже в условиях экстремально высоких температур он может выдерживать температуру до +250 ℃ в условиях короткого замыкания, что делает его пригодным для различных приложений VGA.

Он чрезвычайно гибок, его минимальный радиус изгиба в 12 раз превышает его внешний диаметр, что обеспечивает гибкую и простую проводку независимо от места установки. Кроме того, уровень светоизлучения соответствует стандартам BS EN 60332-1-2, отсутствие галогенов сертифицировано IEC 60754 и EN 50267, а плотность дыма соответствует требованиям IEC 61034 и EN 50268, что обеспечивает максимальную безопасность и экологичность.

Размер структуры

Максимальное сопротивление проводника и брони
для одножильного кабеля при 20 ℃
Тип	Максимальное сопротивление при 20 ℃
Номинальное сечение проводника	Дирижер		Броня из алюминиевой проволоки
Номинальное сечение проводника	Медь	Алюминий	Кабели с многопроволочной медной жилой	Кабели с многопроволочной алюминиевой жилой
мм²	Ом／км	Ом／км	Ом／км	Ом／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимальное сопротивление проводника и брони
для кабеля от 2 до 5 жил при 20 ℃
Тип	Максимальное сопротивление при 20 ℃
Номинальное сечение проводника	Дирижер		Броня из стальной проволоки
	Медь	Алюминий	Кабели с многопроволочной медной жилой
	Медь	Алюминий	2 ядра	3 ядра	4 ядра	5 ядер
мм²	Ом／км	Ом／км	Ом／км	Ом／км	Ом／км	Ом／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Допустимая токовая нагрузка в амперах (А)

Номинальное напряжение 0,6/1 кВ Силовой кабель с изоляцией из сшитого полиэтилена
допустимая нагрузка по току в амперах (А)
Температура окружающей среды: воздух: 40 ℃, земля: 25 ℃.
Температура проводника: 90 ℃
Коэффициент термического сопротивления почвы: 1,0 к·м/Вт.
Тип	КУ/СПЭ/ПВХ, АЛ/СПЭ/ПВХ, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				КУ/СПЭ/ПВХ, АЛ/СПЭ/ПВХ, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Количество ядер	Одноядерный				Многоядерные
Площадь поперечного сечения, мм²	В воздухе		В земле		В воздухе		В земле
Площадь поперечного сечения, мм²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Примечание: Броня одножильных кабелей изготавливается из немагнитных материалов.
