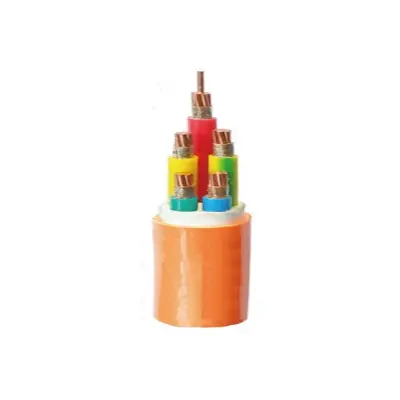

Гибкие огнестойкие кабели BBTRZ

Область применения:

Гибкие огнестойкие кабели BBTRZ используются в качестве основной линии электропитания от подстанции (или главного распределительного помещения) до системы противопожарной защиты, а также в специальных местах и ​​​​классе I. Их необходимо использовать в качестве огнестойких кабелей класса А или в качестве замены при длительном использовании огнестойких кабелей с низким содержанием дыма, не содержащих галогенов, при температуре 90°C. Эти кабели используются в стационарных установках.

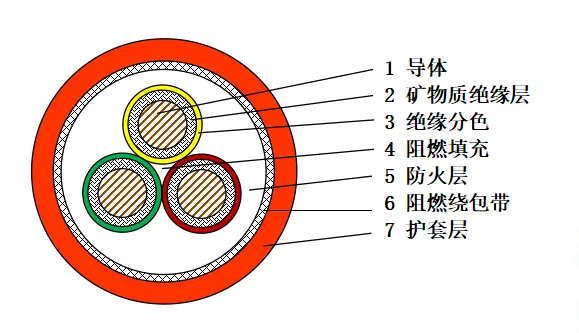

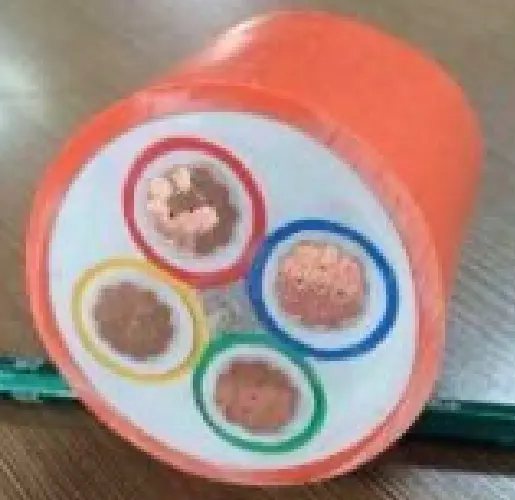

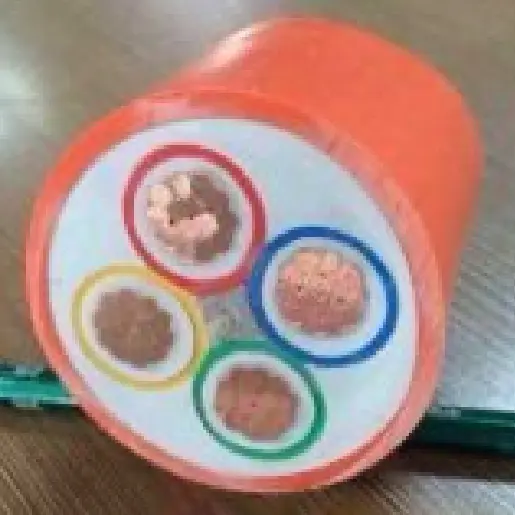

Структура продукта

Конструкция кабельной конструкции является тщательной и профессиональной. В проводящей части используется отожженный медный проводник первого или второго типа, который обладает превосходной проводимостью и гибкостью и отвечает потребностям передачи энергии в различных сценариях.

В качестве минерального изоляционного слоя используется обернутая огнестойкая слюдяная лента, которая благодаря своим уникальным свойствам материала может эффективно предотвращать распространение огня в условиях высоких температур или пламени, обеспечивая надежную противопожарную защиту кабеля.

В изоляционном слое с цветовой маркировкой используется изоляционный материал из сшитого полиэтилена с различными методами цветового кодирования. Можно добавить краситель для изоляции или использовать цветные ленты, цветную пряжу и т. д., что облегчает быструю и точную идентификацию цепей во время прокладки и обслуживания кабеля.

В процессе заполнения кабеля в центре используются огнестойкие наполнители для подавления распространения пламени. Между тем, для связывания наполнителей можно использовать упаковочную ленту, чтобы обеспечить плотное наполнение и структурную стабильность.

Огнезащитный слой состоит из минералов и упаковочных лент. Сначала на жилу кабеля экструдируется слой минерального материала, который обладает такими преимуществами, как огнестойкость, огнестойкость, устойчивость к высоким температурам и теплоизоляция, для создания противопожарного барьера. Внешний слой защищен обернутой вокруг него огнезащитной лентой для усиления огнезащитного эффекта и обеспечения безопасной эксплуатации кабеля в экстремальных условиях.

Оболочка изготовлена ​​из безгалогенного, малодымного, огнестойкого полиолефинового материала, который обладает отличными огнезащитными свойствами и не выделяет вредного дыма при горении, что снижает вред для персонала и окружающей среды. Ножны обычно имеют оранжевый или мандариновый цвет, который привлекает внимание и его легко идентифицировать. По запросу он также может быть окрашен в черный цвет для удовлетворения потребностей различных сценариев использования.

Параметр производительности

Номинальное напряжение гибких огнестойких кабелей BBTRZ составляет 0,6/1 кВ. На этапе тестирования в течение 5 минут было подано испытательное напряжение 3,5 кВ, пробоя не произошло. Долгосрочно допустимый предел рабочей температуры жилы кабеля составляет 90 ℃. При прокладке кабеля температура окружающей среды не должна быть ниже 0℃. Минимальный радиус изгиба в 12 раз превышает внешний диаметр кабеля (12*НД). Минеральный изоляционный слой состоит из нескольких слоев слюдяной ленты с огнестойкими свойствами.

По огнестойкости этот кабель соответствует требованиям как корпоративных стандартов, так и МЭК 60331-1, продолжительность горения до 180 минут. Что касается сопротивления проводника при 20°C, оно должно соответствовать спецификациям для отожженных медных проводников типа 1 или типа 2, как указано в GB/T 3956 и IEC 60228. Что касается сопротивления изоляции, сопротивление изоляции кабеля не должно быть менее 100 МОм·км при температуре окружающей среды.

Кроме того, готовый кабель должен пройти испытание на огнестойкость, используя метод испытаний, соответствующий положениям GB/T 19216.21. Температура воздействия огня устанавливается на уровне 950–1000 ℃, продолжительность 180 минут, после чего следует период охлаждения 15 минут. В течение этого периода в кабеле не должно быть коротких замыканий или обрывов.

Общие характеристики кабеля

Преимущества и недостатки гибкого огнестойкого кабеля ББТРЗ по сравнению с кабелем с минеральной изоляцией БТТЗ:

Преимущества:

Изоляция кабеля не склонна к впитыванию влаги и имеет стабильные изоляционные характеристики.

Можно изготавливать несколько жил фиксированной длины, что позволяет уменьшить количество промежуточных разъемов в кабелях.

Конструкция гибкая, что облегчает изгиб кабеля и снижает сложность его прокладки.

Кабели можно использовать без специальных оконечных устройств, что снижает стоимость аксессуаров.

Недостатки: огнестойкость немного ниже и не соответствует требованиям BS 8491.

Максимальная рабочая температура составляет 90 ℃, что не достигает 250 ℃ по BTTZ.

Самый высокий уровень эффективности сгорания может соответствовать требованиям класса B1, но не может соответствовать требованиям класса A.

Сценарии применения:

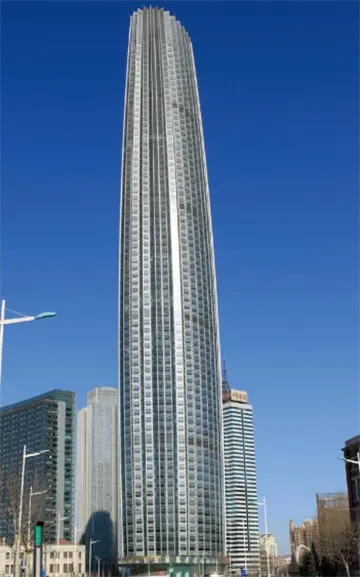

высотное здание

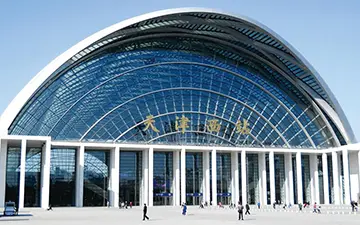

железнодорожная станция

терминал аэропорта

места исторического интереса и живописной природы

Упаковка и доставка

Детали упаковки:

Это определяется количеством и требованиями, которые вы покупаете. Можно договориться.

Порт: Порт Тяньцзинь

Доставка: по морю, по воздуху, экспресс.
