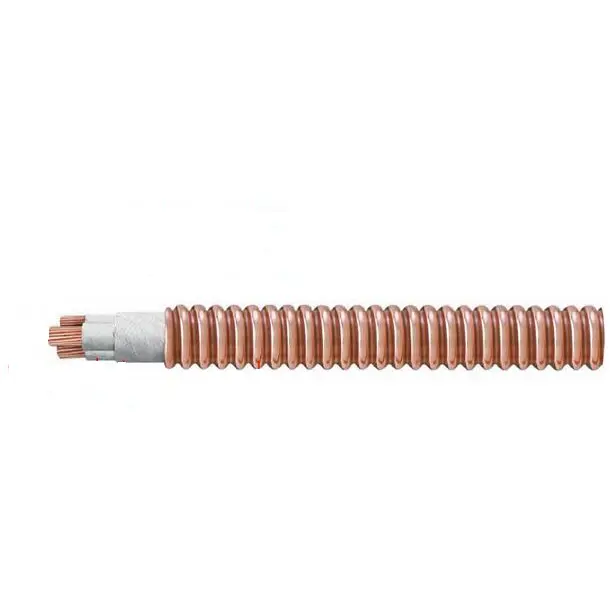

RTTZ Огнестойкий гофрированный медный кабель

Tianjin Beida является поставщиком и заводом по производству огнестойких гофрированных медных кабелей RTTZ в Китае. Кабели состоят из медных многожильных жил, изоляции из синтетической слюдяной ленты и оболочки из гофрированной медной ленты. Эти кабели полностью состоят из неорганических материалов и имеют постоянную рабочую температуру 90°C. Они могут поддерживать электропитание в течение 3 часов при температуре пламени от 950°C до 1000°C, не испытывая коротких замыканий или отключений. В случае пожара эти кабели практически не выделяют дыма и токсичных газов. Если требуется дополнительная защита, поверх медной оболочки можно наложить безгалогенную малодымную неметаллическую оболочку для повышения механических и влагостойких свойств кабеля.

Отправить запрос

Описание продукта

Выберите Tianjin Beida в качестве производителя и поставщика, выберите надежное решение RTTZ для огнестойкого гофрированного медного кабеля. Мы можем предложить прямые цены с завода.

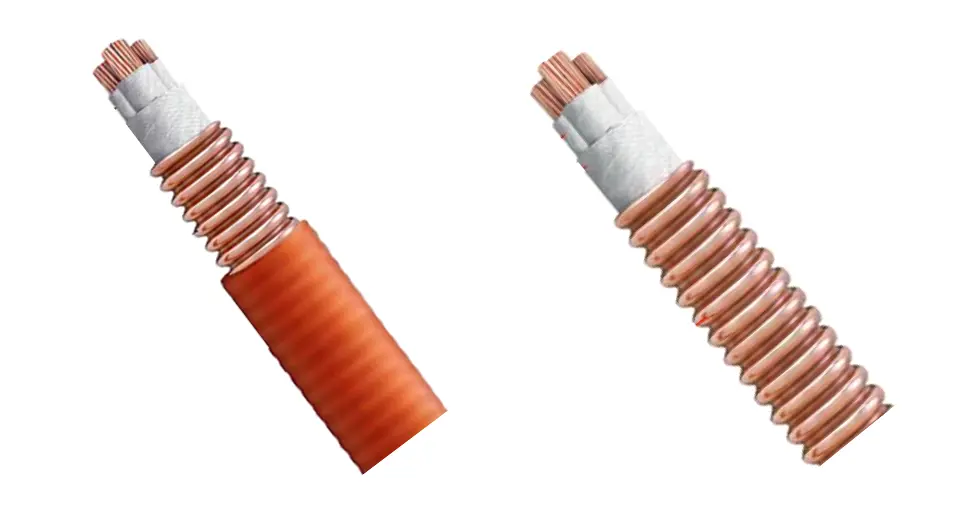

Rttz Fire Retardant Corrugated Copper Cable

Область применения:

модель кабеля	Применимые сценарии	Сценарии применения
РТТЗ	Номинальное напряжение 0,6/1 кВ и ниже, подходит для передачи и распределения электроэнергии в местах с высокими требованиями пожарной безопасности, особенно для линий пожаротушения и аварийного электроснабжения.	Высотные здания, больницы, метро, туннели, центры обработки данных, торговые центры, выставочные залы, гаражи, развлекательные заведения, химическая промышленность, металлургия и другие высокотемпературные/легковоспламеняющиеся и взрывоопасные места.
WD-RTTYZ	Подобно RTTZ, он также должен соответствовать требованиям по малодымности, безгалогенности и огнестойкости для закрытых помещений с интенсивным присутствием персонала.	Зоны со строгими требованиями к токсичности дыма и светопропусканию, такие как метро, атомные электростанции, школы, больницы, пищевые заводы, высотные жилые дома и крупные комплексы.

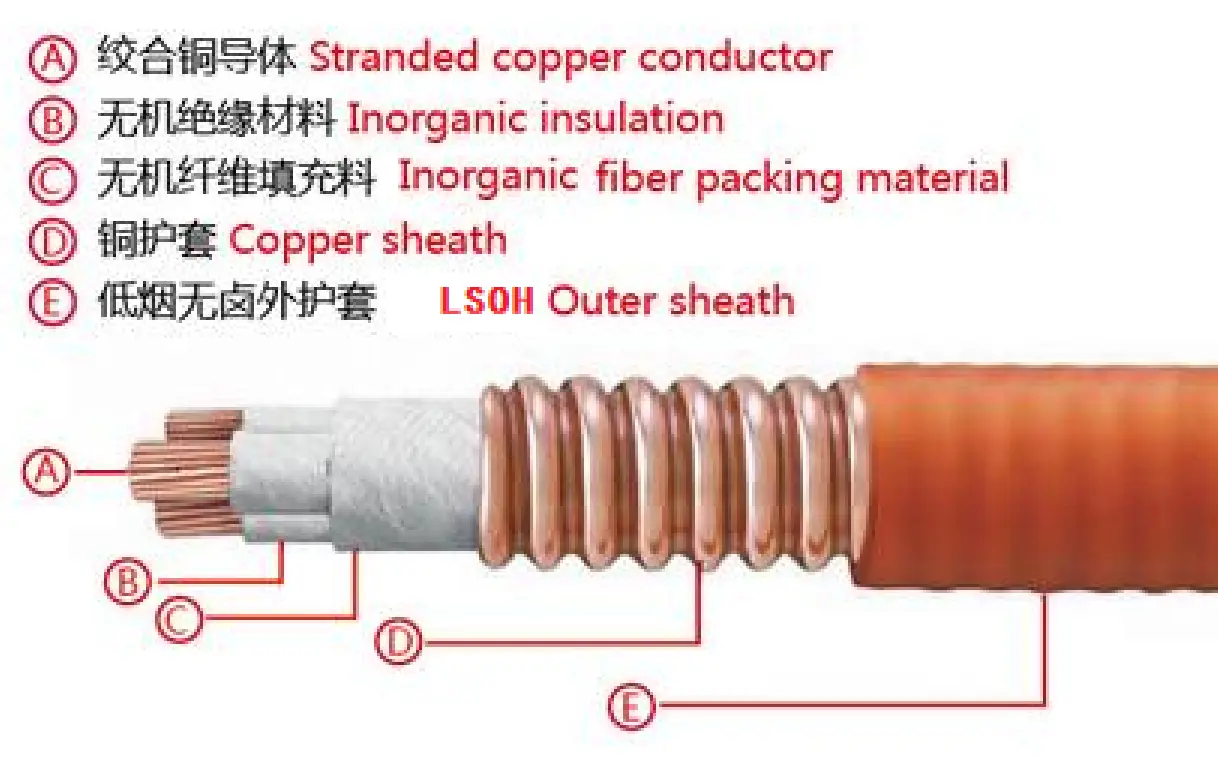

Структура продукта

Конструкция кабеля и технические требования

Проводник: используйте первый или второй тип отожженного медного проводника.

Минеральный изоляционный слой: изготавливается путем обертывания огнестойкой слюдяной лентой или другой минеральной изоляционной лентой с аналогичными функциями.

Сборка кабеля и защитный слой: Жилы кабеля плотно заполнены материалами, обладающими огнезащитными и огнезащитными свойствами, а защитный слой состоит из подходящей огнестойкой и огнестойкой ленты, обернутой вокруг.

Медно-металлическая оболочка: изготавливается по технологии аргонодуговой сварки медной полосы и гофрируется.

Оболочный слой: Изготовлен из безгалогенного, малодымного, огнестойкого полиолефинового материала. Обычно это оранжевый или мандариновый цвет, но по желанию можно выбрать и черный.

структурная схема

Rttz Fire Retardant Corrugated Copper Cable

Параметр производительности

Номинальное напряжение огнестойкого гофрированного медного кабеля RTTZ составляет 0,6/1 кВ. Испытательное напряжение установлено на уровне 3,5 кВ, и напряжение подается непрерывно в течение 5 минут без каких-либо пробоев в течение этого периода. Максимально допустимая долговременная рабочая температура жилы кабеля составляет 90℃.

При прокладке кабелей температура окружающей среды не должна быть ниже 0℃. Минимальный радиус изгиба в 12 раз превышает внешний диаметр кабеля. Минеральный изоляционный слой тщательно изготовлен с использованием нескольких слоев огнестойкой слюдяной ленты.

При температуре 20°C сопротивление проводника должно строго соответствовать указанным стандартам для отожженных медных жил типа 1 или типа 2 в GB/T 3956 и IEC 60228. При температуре окружающей среды сопротивление изоляции кабеля должно быть не менее 100 МОм·км.

Что касается испытаний на огнестойкость, они полностью соответствуют стандартным требованиям GB/T 34926. Конкретный метод испытаний заключается в следующем:

Во-первых, проведите тесты C, W, Z в соответствии со стандартом BS 6387;

Во-вторых, испытание должно проводиться в соответствии с положениями BS 8491;

В-третьих, проведите испытание на огнестойкость в соответствии с GB/T 19216.21 при температуре 950–1000 ℃, продолжительности воздействия огня 180 минут и периоде охлаждения 15 минут. В течение этого периода в кабеле не должно быть коротких замыканий или обрывов.

Метод представления продукта

Код продукта

Гофрированный кабель из слюдяной ленты с минеральной изоляцией и медной оболочкой………R

Внешняя оболочка из полиолефина……………Y

Медный проводник........................Т

Безгалогеновый и малодымный …………………WD (опция)

Медная оболочка........................ Т

Огнестойкие марки A/B/C... ZA/B/C

Слюдяная лента ..............................................................................................З

Номинальное напряжение …………………0,6/1

Характеристики кабеля

количество ядер	1	2	3	4	5	3+1, 3+2	4+1
сечение мм²	25～630	1,5～300	1,5～240	1,5～185	1,5～150	4～185	4～150

Меры предосторожности при использовании кабелей

Установка

Способ прокладки: Его можно прокладывать в туннелях, кабельных траншеях, лотках, желобах и шахтах, поддерживая как открытую, так и скрытую прокладку. Для одножильных кабелей запрещается использовать для фиксации магнитопроводящие материалы (например, железную проволоку) во избежание потерь на вихревые токи.

Изгиб и пролет: Контролируйте радиус изгиба в соответствии со спецификациями производителя. Ссылка на горизонтальный пролет подвески: для наружных диаметров ≤20 мм пролет составляет 400 мм; для тех, кто >20 мм, пролет составляет 800 мм. Для пролета вертикальной опоры: для наружных диаметров ≤20 мм пролет составляет 1500 мм; для размеров >20 мм диапазон составляет 1000 мм.

Размотка и фиксация: Разматывайте кабель в соответствии с направлением, указанным на катушке, чтобы избежать перекручивания; см. приведенные выше требования к пролету крепления внутри кабельного лотка.

Терминал и разъем

Изготовление клеммы: Удалите примерно 300 мм изоляции с концевого проводника, обожмите наконечник провода и с помощью мегомметра проверьте сопротивление изоляции между медной оболочкой и проводником, а также между проводниками. Убедившись в удовлетворительном сопротивлении изоляции, наденьте термоусадочную манжету для герметизации.

Промежуточные соединители. Предпочтительно использовать готовые соединители с классом огнестойкости, соответствующим огнестойкости корпуса кабеля. При монтаже на месте необходимо обеспечить герметизацию и изоляцию для уменьшения количества мест повреждения.

Эксплуатация и обслуживание

Контроль температуры: при нормальной работе температура проводника не должна превышать 90 ℃. Когда проводник неприкасаем и не контактирует с легковоспламеняющимися материалами, температура оболочки может быть повышена до 105℃.

Проверка изоляции: регулярно используйте мегомметр для проверки сопротивления изоляции, чтобы убедиться в отсутствии влаги или повреждений; медная оболочка должна быть надежно заземлена для обеспечения безопасности.

Предотвращение потерь и защита: не царапайте оболочку острыми предметами и используйте защитные втулки при прохождении через стены/плиты перекрытия для предотвращения механических повреждений.
