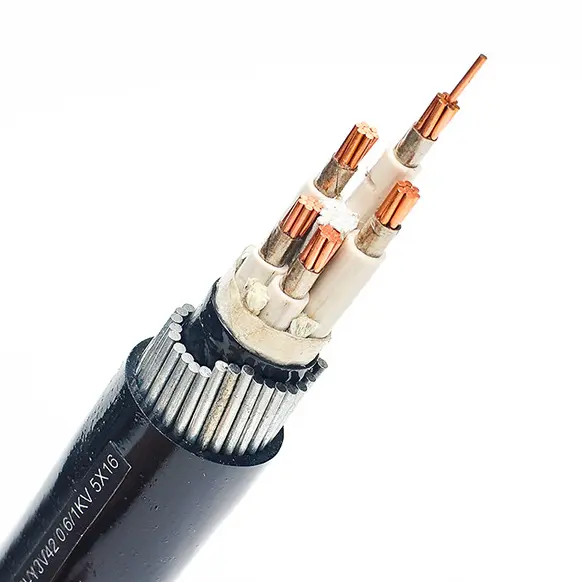

Силовой кабель SWA с изоляцией из сшитого полиэтилена и оболочкой из ПВХ

Как профессиональный производитель силовых кабелей SWA с изоляцией из сшитого полиэтилена и ПВХ оболочкой, компания Beida Group имеет более чем тридцатилетний опыт работы. Этот кабель можно прокладывать горизонтально или вертикально, он может выдерживать определенное давление и напряжение. В основном он используется для вертикальной прокладки кабелей высотных зданий, горных территорий с большими перепадами и т. д. для передачи электроэнергии низкого напряжения.

Отправить запрос

Описание продукта

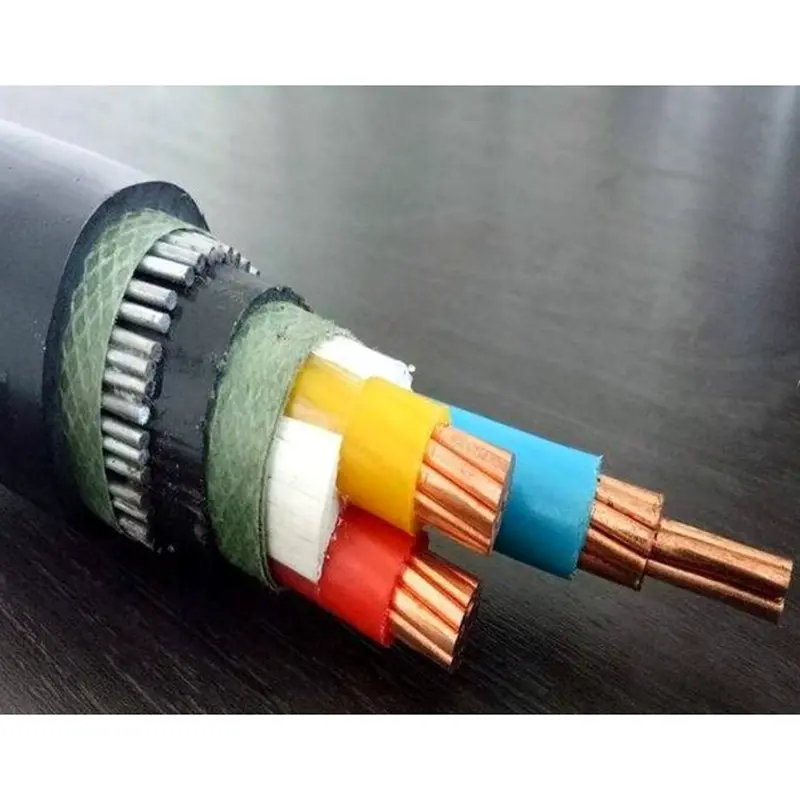

Силовой кабель SWA с изоляцией из сшитого полиэтилена и оболочкой из ПВХ состоит из медного проводника T1R, изоляции из сшитого полиэтилена, оберточной ленты из ПВХ, стальной брони и оболочки из ПВХ.

Распространенные типы кабелей: YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

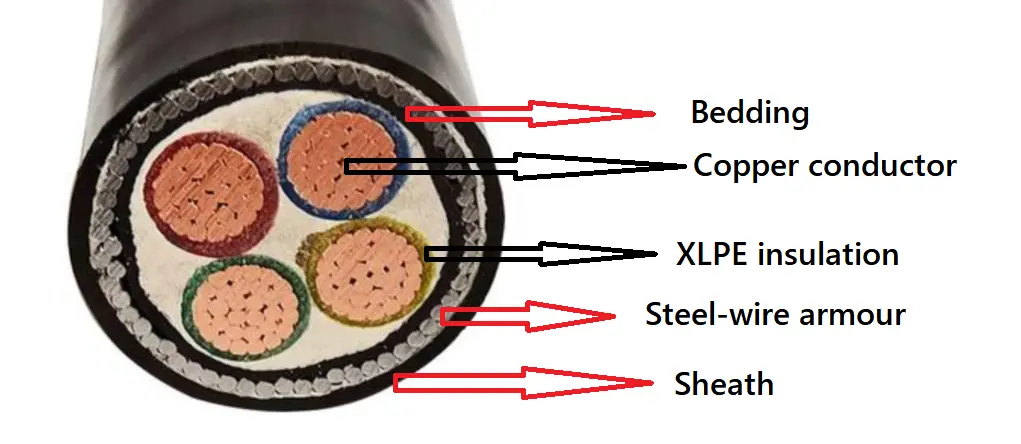

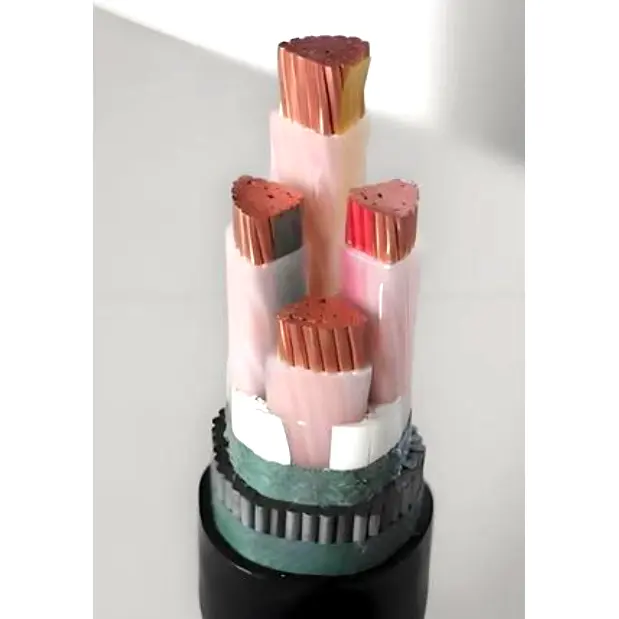

Структура продукта

Xlpe Insulated Pvc Sheathed Swa Power Cable

Проводник: медный или алюминиевый проводник, круглый или фасонный, класс 2 по IEC 60228.

и GB/T 3956-2008, для площади поперечного сечения не более 6 мм.², сплошной раунд

можно использовать проводник класса 1 согласно IEC 60228 и GB/T 3956-2008.

Изоляция: Толщина изоляции, свойства материала должны соответствовать IEC 60502 и GB/T 12706.

Цвет жилы: 1 жила: красная, желтая, зеленая, синяя или черная.

2 ядра: красный, синий или красный, черный

3 жилы: желтый, зеленый, красный или красный, желтый, синий

4 ядра: желтый, зеленый, красный, синий или красный, желтый, синий, черный

5 жил: желтый, зеленый, красный, синий, черный или красный, желтый, синий, черный, зеленый

Свыше 5 кубиков: белые жилы с черным номером или лента другого цвета.

Внутренние покрытия: Внутренние покрытия могут быть экструдированы или притерты. Материалы должны соответствовать рабочей температуре кабеля и быть совместимыми с изоляционным материалом.

Броня из стальной проволоки: В многожильных кабелях броня должна быть нанесена на внутреннее покрытие, соответствующее требованиям стальной проволоки. Одножильные кабели для использования в сети переменного тока. системы должны состоять из немагнитной стальной проволоки.

Внешняя оболочка: Толщина оболочки, свойства материала должны соответствовать IEC 60502 и GB/T 12706.

Огнестойкий кабель: Должен использоваться огнестойкий материал внешней оболочки из ПВХ. Классы огнестойкости можно разделить на три категории: группы А, В и С.

Огнестойкий кабель: вокруг проводника необходимо намотать два слоя слюдяной ленты.

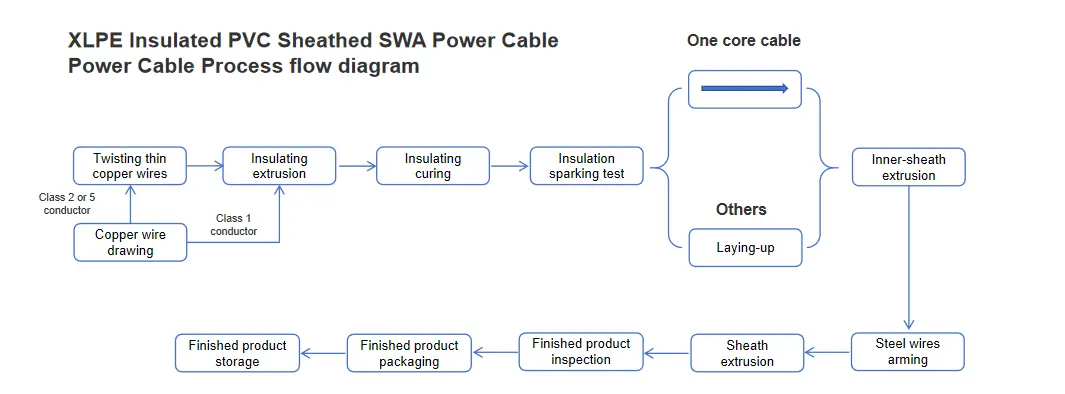

Схема процесса

Xlpe Insulated Pvc Sheathed Swa Power Cable

Параметр производительности

Номинальное напряжение: 0,6/1 кВ

Испытательное напряжение: 3,5 кВ в течение 5 минут, поломок не произошло.

Рабочая температура: от -5°С до +90°С.

Температура короткого замыкания: +250 ºC

Минимальный изгиб Радиус изгиба: 15* наружный диаметр;

Минимальный статический радиус изгиба: 10* OD;

Тест кабеля:

1. Испытание сопротивления проводника постоянному току: сопротивление проводника постоянному току при 20°C должно соответствовать GB/T 3956-2008, IEC 60228.

2. Испытание переменного напряжения: 3,5 кВ/5 мин, без пробоя.

Выборочный тест:

1. Проверка структуры проводника: она должна соответствовать техническим требованиям GB/T 3956-2008, IEC 60228.

2. Размер изоляции, облицовки, стальной ленточной брони и конструкции оболочки должен соответствовать требованиям GB/T 12706.1-2020, IEC 60502.1.

Испытание на термическое удлинение:

Процедуры отбора проб и испытаний должны соответствовать положениям GB/T 2951.21-2008, IEC 60811-2-1, глава 9, а результаты должны соответствовать положениям GB/T 12706.1-2020, IEC 60502.1.

Тип испытания:

Испытание механических и физических характеристик изоляции и оболочки должно соответствовать требованиям GB/T 12706.1-2020 и IEC 60502.1.

Электрические характеристики должны соответствовать GB/T 12706.1-2020, IEC 60502.1.

Испытание на горение одного кабеля должно соответствовать GB/T 19666-2019, IEC 60332.

Комплексное испытание кабеля на огнестойкость соответствует требованиям GB/T 19666-2019, IEC 60332.

Испытание кабелей на огнестойкость должно соответствовать требованиям GB/T 19666-2019 и IEC 60331.

Допустимая токовая нагрузка в амперах (А)

Номинальное напряжение 0,6/1 кВ Силовой кабель с изоляцией из сшитого полиэтилена
допустимая нагрузка по току в амперах (А)
Температура окружающей среды: воздух: 40 ℃, земля: 25 ℃.
Температура проводника: 90 ℃
Коэффициент термического сопротивления почвы: 1,0 к·м/Вт.
Тип	КУ/СПЭ/ПВХ, АЛ/СПЭ/ПВХ, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				КУ/СПЭ/ПВХ, АЛ/СПЭ/ПВХ, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Количество ядер	Одноядерный				Многоядерные
Площадь поперечного сечения, мм²	В воздухе		В земле		В воздухе		В земле
Площадь поперечного сечения, мм²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Примечание: Броня одножильных кабелей изготавливается из немагнитных материалов.
