Небронированный силовой кабель с изоляцией из сшитого полиэтилена LSZH и оболочкой

Небронированные силовые кабели с изоляцией из сшитого полиэтилена LSZH и оболочкой — это высококачественная продукция, предлагаемая Tianjin Beida, мы являемся надежным производителем и поставщиком. В этой серии кабелей используется изоляция из сшитого полиэтилена, полученная в процессе физического сшивания, который не только обладает превосходными электрическими свойствами (термостойкость до 90 ℃, верхний предел рабочей температуры на 30 % выше, чем у кабелей из ПВХ), но также обеспечивает двойной прорыв в огнестойкости и экологичности за счет модификации молекулярной структуры. Его внешняя оболочка изготовлена ​​из специально разработанного безгалогенного малодымного полиолефина, выделяющего при горении лишь незначительное количество белого дыма, а его плотность дыма и светопропускание соответствуют самым высоким требованиям стандарта GB/T 17651, гарантируя, что видимость на месте пожара остается в пределах безопасного диапазона.

В настоящее время серия кабелей Beida представляет собой полную матрицу продукции, охватывающую все уровни напряжения от 0,6/1 кВ до 26/35 кВ и все сечения проводников от 1,5 мм² до 1000 мм². Среди них тип WDZ-YJY подходит для сухих помещений, тип WDZ-YJY23 имеет оптимизированную формулу оболочки для влажных сред, а тип WDZ-YJY43 с дополнительным продольным водонепроницаемым слоем может удовлетворить потребности особых сценариев, таких как подземные трубопроводные коридоры.

Структура продукта

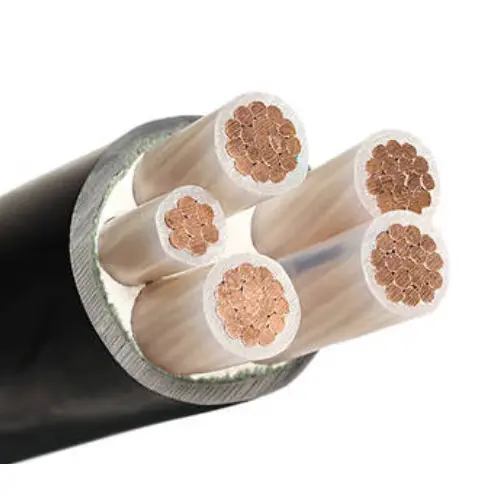

Небронированный силовой кабель с изоляцией из сшитого полиэтилена LSZH состоит из медного проводника T1R, изоляции из сшитого полиэтилена и полиолефиновой оболочки LSOH.

Проводник: медный или алюминиевый проводник, круглый или фасонный, класс 2 по IEC 60228.

и GB/T 3956-2008, для площади поперечного сечения не более 6 мм.², сплошной раунд

можно использовать проводник класса 1 согласно IEC 60228 и GB/T 3956-2008.

Изоляция: Толщина изоляции, свойства материала должны соответствовать IEC 60502 и GB/T 12706.

Цвет жилы: 1 жила: красная, желтая, зеленая, синяя или черная.

2 ядра: красный, синий или красный, черный

3 жилы: желтый, зеленый, красный или красный, желтый, синий

4 ядра: желтый, зеленый, красный, синий или красный, желтый, синий, черный

5 жил: желтый, зеленый, красный, синий, черный или красный, желтый, синий, черный, зеленый

Свыше 5 номеров: белые жилы с черным номером или по техническому соглашению с клиентом.

Внешняя оболочка: Толщина оболочки, свойства материала должны соответствовать IEC 60502 и GB/T 12706.

Огнестойкий кабель: Должен использоваться огнестойкий полиолефиновый материал LSOH. Классы огнестойкости можно разделить на три категории: группы А, В и С.

Огнестойкий кабель: вокруг проводника необходимо намотать два слоя слюдяной ленты.

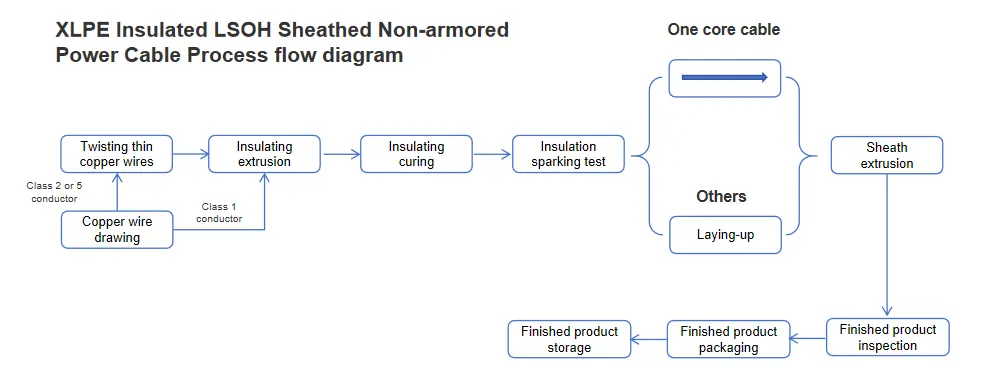

Схема процесса

Применение продукта

Для метро, ​​подземных туннелей, объектов гражданской противовоздушной обороны и других подземных закрытых инженерных сооружений, важных заводских зданий, ключевых лабораторий, центров обработки данных, химических заводов, высотных зданий, больниц, торговых центров, школ, спортивных залов, кинотеатров, высокоскоростных железнодорожных станций/залов ожидания в аэропортах и ​​других людных мест с высокими требованиями к безопасности и коррозии.

Сравнение с обычным кабелем в ПВХ-оболочке

Параметр производительности

Изделие имеет номинальное напряжение 0,6/1 кВ. Во время испытаний применялось испытательное напряжение до 3,5 кВ, которое поддерживалось в течение 5 минут без каких-либо пробоев, демонстрируя надежные характеристики изоляции. Что касается сопротивления проводника, то при температуре 20 ℃ значение сопротивления проводника строго соответствует стандартам IEC 60228 или GB/T 3956, что обеспечивает стабильные электрические характеристики.

С точки зрения температурной адаптации продукт демонстрирует отличные характеристики, стабильно работая в широком диапазоне температур от -5 ℃ до +90 ℃. Даже в условиях короткого замыкания он выдерживает температуру до +250℃ без повреждений. Что касается характеристик изгиба, для продукта указан минимальный радиус изгиба в 15 раз больше внешнего диаметра и минимальный статический радиус изгиба в 10 раз больше внешнего диаметра, что обеспечивает гибкость при установке и использовании.

Кроме того, небронированный силовой кабель с изоляцией из сшитого полиэтилена LSZH соответствует высоким стандартам огнестойкости и огнестойкости. Его огнестойкость соответствует стандартам IEC 60332 или GB/T 19666, что эффективно предотвращает распространение огня; его огнестойкость соответствует стандартам IEC 60331 или GB/T 19666, что гарантирует сохранение определенной функциональности даже в экстремальных условиях, таких как пожар. В то же время значение pH и проводимость продукта строго соответствуют стандартам IEC 60754 и GB/T 19666-2019, его коэффициент пропускания света соответствует стандартам IEC 61034 и GB/T 19666-2019, а общее выделение галогенных кислот также соответствует стандартам IEC 60754 и GB/T 19666-2019, что полностью обеспечивает безопасность и экологичность продукции.

Допустимая токовая нагрузка в амперах (А)

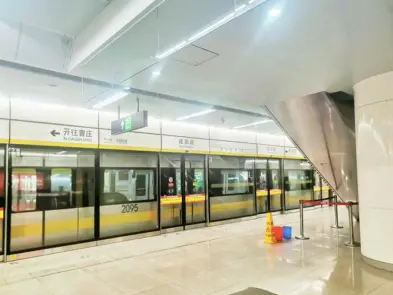

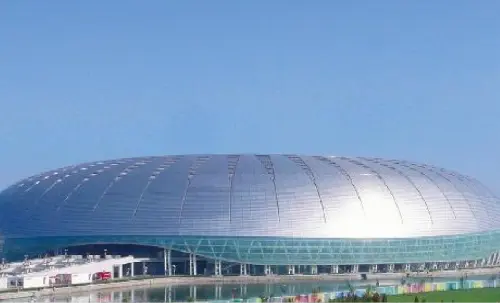

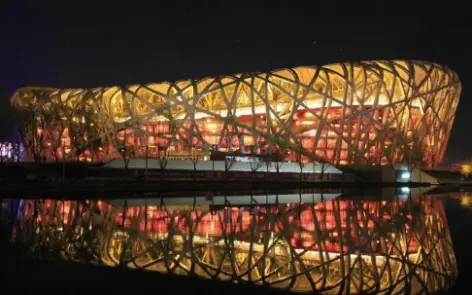

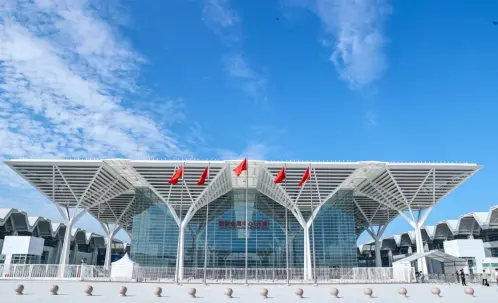

Последовательные случаи

Упаковка и доставка

Детали упаковки:

Это определяется количеством и требованиями, которые вы покупаете. Можно договориться.

Порт: Порт Тяньцзинь

Доставка: по морю, по воздуху, экспресс.
